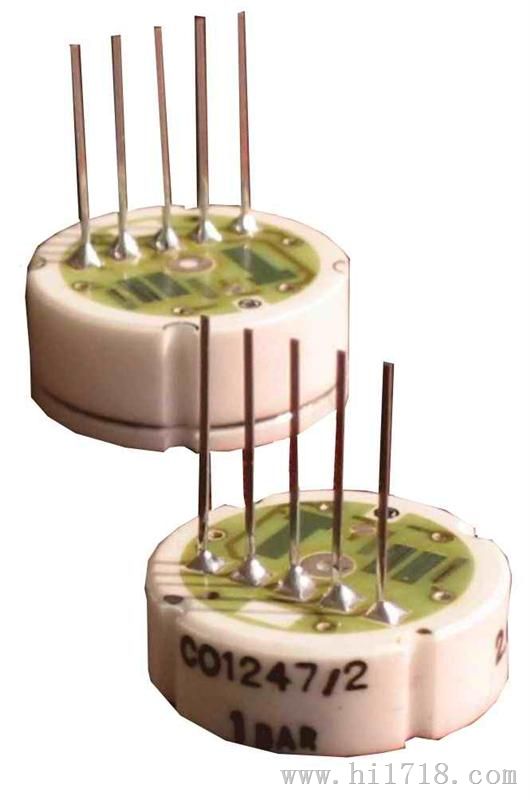

ME501压力传感器

产品品牌：

MATELLUX

产品型号：

ME501

一、概述

ME501是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器，陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40～125℃，而且具有测量的高精度、高稳定性。电气绝缘程度>2KV，输出信号强，长期稳定性好。高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。

   ME501干式陶瓷压力传感器被广泛地应用在：过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。它的尺寸小，直径18mm,量程范围1～600bar，价格低，被广泛的应用在各种测量压力的场合。

二、工作原理

抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥(闭桥)，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。

   ME501陶瓷传感器由于没有液体的传递作用，无任何填充液，不会产生工艺污染。因此在食品、医药等行业有着广泛的应用，加之是干式陶瓷膜片，故不受安装方向影响，其与德国Hirschmann系列连接器配用的压力变送器被广泛地应用在各种测量压力的场合。

●坚固的陶瓷电容敏感膜片

●零点、满量程激光标定

●卓越的抗腐蚀、抗磨损性能

●抗冲击、抗磨损

●高精度、高稳定性

●宽的工作温度范围

●体积小巧，易封装

●竞争力的价格

●已为众多知名企业供应OEM压力传感器

三、性能参数

供电电压：                              5～30                 VDC

桥臂电阻：                               11                   k±20%

量程范围：                           100kPa～60MPa           kPa(MPa)

响应时间：                               <1                   mS

综合误差（包括：线性、迟滞、重复性）    0.2～0.4               FS%

零点输出：                              0±0.2                mV/V

满量程输出：                            2.0～4.8               mV/V

温度特性：（温补范围：0～70℃）          ±0.015               %FS/℃

稳定性：                                <0.2                  %FSO/年

工作温度：                              -40～125              ℃

抗绝缘性：                               >2                   kV

外形尺寸：                          18×5.25...8.05              mm
