WP401C压力变送器
- 价 格：
- 500
- 型 号：
- WP401C
- 品牌/商标：
- 云敏
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 深圳
WP401C压力变送器

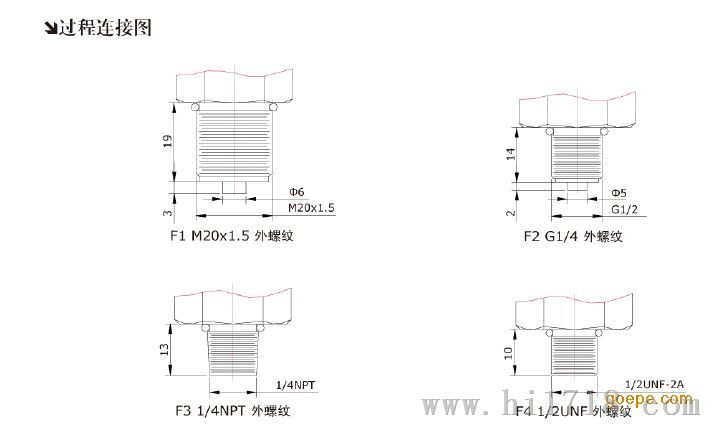

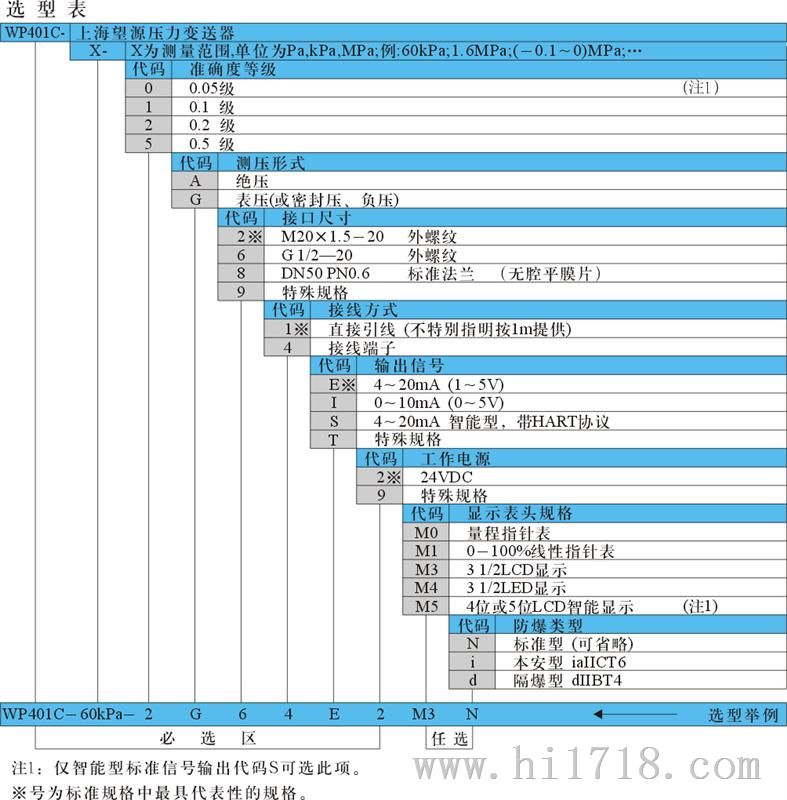

订货需要提供量程，螺纹接口，输出信号，是否带显示等参数或者完整型号
| |
WP401C压力变送器安装注意事项
我公司压力变送器，选取进口高性能隔离式扩散硅传感器/陶瓷压阻压力传感器/陶瓷电容压力传感器/金属电容压力传感器，采用国际上的先进制造工艺，具有同类进口变送器的坚固性和可靠性，适用于各种工业领域中腐蚀性介质的表压、绝压和负压的检测。
压力变送器在安装过程中要注意很多，简单的说说注意以下几点：
压力变送器在安装过程中严禁私自调动工作点，严禁过压、进水、遭受撞击，在工艺管道上正确的安装位置与被测介质有关，为获效得的测量果，应注意考虑下列情况： 1．测量蒸汽或其它高温介质时，需接加缓冲管(盘管)等冷凝器，不应使变送器的工作温度超过极限。导压管应安装在温度波动小的地方
2．测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。
3．测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中。
4．防止变送器与腐蚀性或过热的介质接触，防止渣滓在导管内沉积； 5．冬季发生冰冻时，按装在室外的变送器必需采取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏。
6. 测量液体压力时，变送器的安装位置应避免液体的冲击(水锤现象)，以免传感器过压损坏。

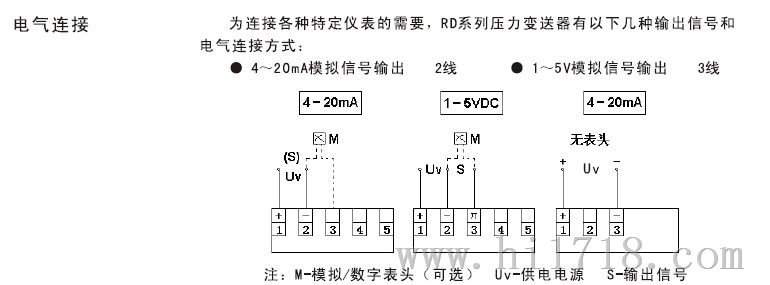

7．接线时，将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。以上简单的介绍了压力变送器安装时的注意事项，大家在安装过程中可参照以上几点，仅供参考。
WP401C压力变送器保修条款
用户在严格按照说明书的指导下正确的接地线，安装维护的 情况下质保一年
以下情况不在保修范围之内
1自行拆卸线路板以及各零部件
2 雷击，强电进入，烧坏线路板
3电压超过28V
4仪表盒进水
5 未正确选型
WP401C压力变送器内置数显表头资料
品名： 二线制电流变送LED数显表尺寸： φ38/48×19mm
详细介绍:
⒈使用条件
⑴通过电流：额定范围 4～20mA
极限范围 ≤80 mA
⑵温度范围：额定使用范围：-10～50℃
极限工作范围：-40～70℃
储存范围 ：-40～80℃
⑶相对湿度：20%～90%RH
⑷冲击振动：符合电子工业部标环境实验Ⅱ组仪器要求。
⒉显示方式： LED（发光）数字及小数点显示，字高9.4mm。
⒊采样速率：2.5次／秒
⒋数显设定范围普通：
4mA：000±15个字
20mA：190～1999（分二段粗调，各段内用多圈电位器细调）
特殊：（由工厂定制）4mA：-1999～500
20mA：-1749～1999该型根据用户提出具体要求，再由生产厂选用元件设计并校准。
⒌电压降： L型 ≤2.8V B型 ≤4.2V
⒍极性转换：低于显示表零点值时显“－”高于零点值时无极性符号显示。
⒎精度：±（0.2%读数＋1字）
⒏温度影响误差：≤80PPM／℃
⒐过量程指示：位显“1”，其它位不显。
⒑外形尺寸：φ38/48×19mm
⒒净重：18.5克
WP401C压力变送器内置传感器资料
陶瓷压阻传感器
型号：
简介：
批量价格：
详细说明：
一、特点：
◆坚固的陶瓷敏感膜片
◆零点、满量程激光标定
◆卓越的抗腐蚀、抗磨损性能
◆抗冲击、抗震动
◆高精度、高稳定性
◆工作温度范围广
◆体积小巧，易封装
二、概述：
传感器是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器，陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-20～80℃，而且具有测量的高精度、高稳定性。电气绝缘程度>2kV，输出信号强，长期稳定性好。高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。
该干式陶瓷压力传感器被广泛地应用在：过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。它的尺寸小，直径18mm，量程范围1～600bar，价格低，被广泛的应用在各种测量压力的场合。
三、工作原理：
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥(闭桥)，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。
CPS181陶瓷传感器由于没有液体的传递作用，无任何填充液，不会产生工艺污染。因此在食品、医药等行业有着广泛的应用，加之是干式陶瓷膜片，故不受安装方向影响，其与德国Hirschmann系列连接器配用的压力变送器被广泛地应用在各种测量压力的场合。
四、技术参数：
供电电压：5～30VDC
桥臂电阻：11K±20%
量程范围：100KPa～60MPa
响应时间：<1mS
综合误差（包括：线性，迟滞，重复性）0.2～0.4FS%
零点输出：0±0.2mV/V
满量程输出：2.0～4.8mV/V
温度特性：（温补范围：0～70℃）±0.015%FS/℃
稳定性：<0.2%FSO/年
工作温度：-40～125℃
抗绝缘性：>2kV
外形尺寸：18*5.25 ... 8.05mm
五量程
表压bar | 0-1 | 0-2 | 0-5 | 0-10 | 0-20 | 0-50 | 0-100 | 0-200 | 0-250 | 0-400 | 0-600 |
过压能力 | 0-2 | 0-4 | 0-10 | 0-30 | 0-60 | 0-100 |
