WP401B压力变送器

订货需要提供量程，螺纹接口，输出信号，是否带显示等参数或者按照以下选型提供完整型号     如电话无人接听 可直接加QQ咨询

产品描述：    进口芯片组装，体现世界一流压力变送器工艺。结构紧凑，坚固，重量轻，便于安装，免维护。零点、量程可在外部连续调节，迁移范围宽。可配置线性100%指针表或3 1/2LCD或LED数字显示表。防爆类型：本安型符合 GB3836·4-83要求；隔爆型符合 GB3836·2-83要求。     技术指标 WP401B型结构尺寸

WP401B压力变送器安装注意事项
        我公司压力变送器，选取进口高性能隔离式扩散硅传感器/陶瓷压阻压力传感器/陶瓷电容压力传感器/金属电容压力传感器，采用国际上的先进制造工艺，具有同类进口变送器的坚固性和可靠性，适用于各种工业领域中腐蚀性介质的表压、绝压和负压的检测。
压力变送器在安装过程中要注意很多，简单的说说注意以下几点：
      压力变送器在安装过程中严禁私自调动工作点，严禁过压、进水、遭受撞击，在工艺管道上正确的安装位置与被测介质有关，为获效得的测量果，应注意考虑下列情况：     1．测量蒸汽或其它高温介质时，需接加缓冲管(盘管)等冷凝器，不应使变送器的工作温度超过极限。导压管应安装在温度波动小的地方
    2．测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。
    3．测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中。
    4．防止变送器与腐蚀性或过热的介质接触，防止渣滓在导管内沉积；    5．冬季发生冰冻时，按装在室外的变送器必需采取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏。
    6. 测量液体压力时，变送器的安装位置应避免液体的冲击(水锤现象)，以免传感器过压损坏。
    7．接线时，将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。以上简单的介绍了压力变送器安装时的注意事项，大家在安装过程中可参照以上几点，仅供参考。

WP401B压力变送器保修条款
用户在严格按照说明书的指导下正确的接地线，安装维护的 情况下质保一年
以下情况不在保修范围之内


1自行拆卸线路板以及各零部件
2 雷击，强电进入，烧坏线路板
3电压超过28V
4仪表盒进水
5 未正确选型

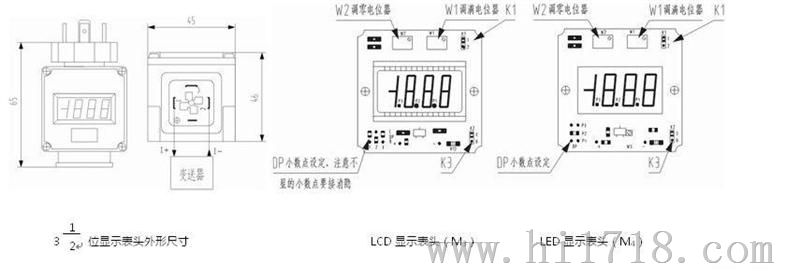

WP401B压力压力变送器数显表头资料

型号： WP401B配套数显表头   品名： 二线制电流变送LCD数显表尺寸： 65×45×46mm（高×宽×厚）

详细介绍:

⒈使用条件
⑴通过电流：额定范围  4～20mA
                  极限范围  小于80 mA
⑵温度范围：额定使用范围：0～40℃
                  极限工作范围：-20～60℃
                  储存范围      ：-40～80℃
⑶相对湿度：20%～90%RH
⑷冲击振动：符合电子工业部标环境实验Ⅱ组仪器要求。
⒉显示方式： LCD（液晶）数字及小数点显示，字高9mm，有背景光。
⒊采样速率：2.5次／秒
⒋数显设定范围
⑴ 4mA：－1999～500
⑵ 20mA：－1749～1999
⒌电压降： ≤2.7V
⒍极性转换：低于显示表零点值时显“－”高于零点值时无极性符号显示。
⒎精度：±（0.2%读数＋1字）
⒏温度影响误差：≤80PPM／℃
⒐过量程指示：位显“1”，其它位不显。
⒑外形尺寸：65×45×46mm（高×宽×厚）
⒒净重：73克

WP401B压力变送器成功项目

航天，航空：空间技术研究所
军工：兵器工业集团
大学：华东理工大
研究所：中铁建厂工程局
仪表基地：西安仪表厂
发电：大亚湾核电站
石化：北京燕山石化公司
冶金：北京首钢
矿山：马鞍山矿山研究院
电气，机械，汽车：德力西集团
轻工：珠江啤酒，青岛啤酒

WP401B压力变送器负载特性

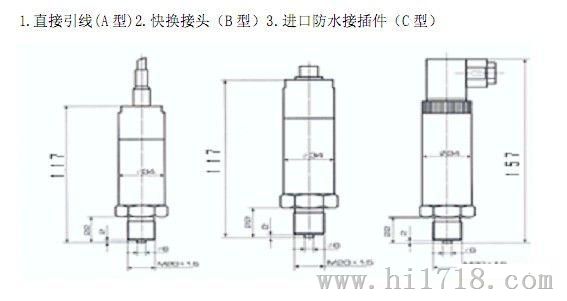

非隔爆型产品的外形图
　　　　　　　　B1接插件连接式外形图                　　　　　　　　　　　　　　　　B2电缆连接式外形图

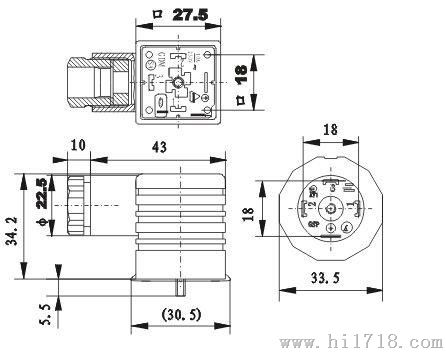

 接插件外形及排列


隔爆型产品的外形图

WP401B压力变送器接插件连接式插脚定义                                                            电缆线连接式接线定义

插脚 二线 三线 1 电源正(+V) 电源正(+V) 2 电源负(0V/+OUT) 公共端(GND) 3 空 输出正(+OUT)

导线颜色 二线 三线 黑色 电源正(+V) 电源正(+V) 红色 电源负(0V/+OUT) 输出正(+OUT) 白色 空 公共端(GND)

 二线制4～20mADC输出的变送器电气连接

三线制0/1～5VDC，0～10/20mADC输出的变送器电气连接



变送器防爆参数：                    安全栅防爆参数：
Ui≤28VDC   Ii≤93mADC             Uo≤28VDC   Io≤93mADC
Li≈0.1mH   Ci≈0.02uF               Po≤0.65W
Pi≤0.65W

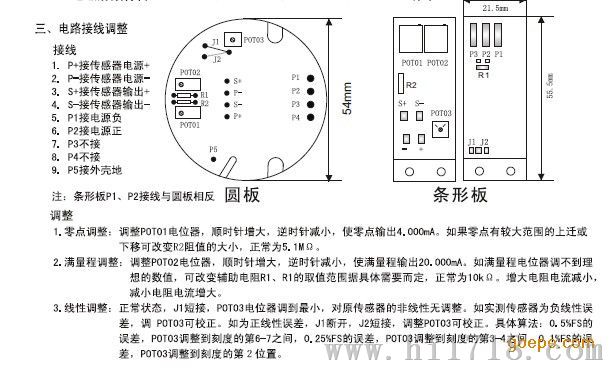

二线制4～20mADC MPM480型产品附加显示表头的使用说明
