标准孔板

  制造均按国际标准ISO5167或国家标准GB/T2624的规定进行。无需实流标定。它结构坚固、简单，安装方便，性能稳定，使用可靠。
  取压方式有环室取压、单独钻孔取压和法兰取压。
  公称压力，小于40 Mpa。当≥20 Mpa时，采用高压透镜孔板或全焊接式孔板。
  公称通径，50~100mm，当公称通径小于50mm时，需制作成平孔板。
精确度为±0.5%~±1.5%
1）角接取压。使用条件：d20≥12.5mm
β=0.2~0.75
DN50~1200mm
a) 环室取压 DN≤400mm（型号为LGBH）
b) 单独钻孔取压（型号为LGBZ）
（1）DN≤400mm，PN≤2.5Mpa
（2）DN≤400mm，PN≤6.3Mpa（高径法兰）
（3）DN≤400mm，PN≤10Mpa（高径法兰）
2）法兰取压（型号为LGBF） 使用条件：d20≤12.5mm DN50~1000mm β=0.2~0.75
该取压方式比角接取压具有装配简单，安装方便，泄露环节少，容易排除取压口处的脏污等优点。一般情况都推荐使用这种取压方式。

标准孔板特点

具有测量精度高，安装方便，使用范围广，造价低等特点。 广泛应用于各种介质的流量测量。

【规格】DN20～3000mm PN 0.25～32MPA

标准孔板型号

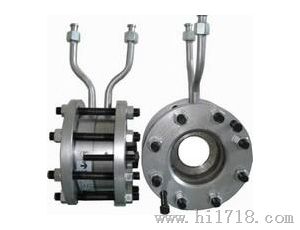

标准孔板产品示意图

标准孔板配件：
