YMLWGY系列液体涡轮流量计

 液体涡轮流量计的详细资料：涡轮流量计产品概述:　　 YM-LWGY液体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。 　　YM-LWGY一体化液体涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。　　YM-LWGY一体化液体涡轮流量计表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。  涡轮流量计产品特点:　   1. 高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；　   2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；　　3.具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正；　　4.所有有效数据掉电后保持10年不丢；　　5. 范围度宽，中大口径可达1:20，小口径为1:10； 　　6.结构紧凑轻巧，安装维护方便，流通能力大； 　　7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表； 　　8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等 　　9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便；  涡轮流量计技术参数　:　      公称口径：　管道式：DN4～DN200   　插入式：DN100～DN2000　　精度等级：　管道式：±0.5级，±1.0级　　插入式：±1.5级、±2.5级　　环境温度：　-20℃～50℃　　介质温度：　测量液体：-20℃～120℃　　测量气体：-20℃～80℃  　　大气压力：　86KPa～106KPa  　　公称压力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa  　　防爆等级：　ExdIIBT4  　　连接方式：　螺纹连接、法兰夹装、法兰连接、插入式等 　　直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN                        液体：上游直管段应≥20DN，下游直管段应≥5DN
                                                   插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）  　　YM-LWGY液体涡轮流量计显示方式：　      （1）远传显示： 脉冲输出、电流输出（配显示仪表）  　　（2）现场显示：8位LCD显示累积流量，单位（m3）  　　4位LCD显示瞬时流量，单位（m3/h）、电池电量、频率、流速  　　（3）温度压力补偿型：  　　A、显示标准瞬时流量及标准累计流量  　　B、显示当前压力、温度、电池电压  　　涡轮流量计输出功能：  　　（1）脉冲输出，p-p值由供电电源确定  　　（2）4～20mA两线制电流输出  　　（3）单位体积脉冲输出及传感器原始脉冲输出  　　（4）带有RS485通迅接口  　　涡轮流量计供电电源：  　　（1）DC5～24V  　　（2）标准型3V锂电池安装于仪表内部可连续使用八年以上 　　（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上              传输距离：传感器至显示仪距离可达500m 涡轮流量计仪表分类：
   1．按仪表功能分类，涡轮流量计可分为2大类，即：
    ■涡轮流量传感器/变送器
    ■智能一体化涡轮流量计   2．功能说明■YM-LWGY涡轮流量计/变送器 该类涡轮流量计产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
  该类涡轮流量计产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图

   图1 基本型传感器/变送器     图2 防爆型传感器/变送器

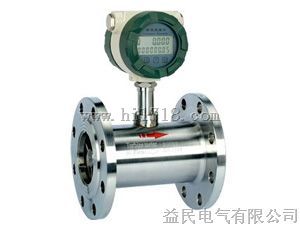

图3 智能一体化液体涡轮流量计

  基本参数与技术性能
技术性能：表1
