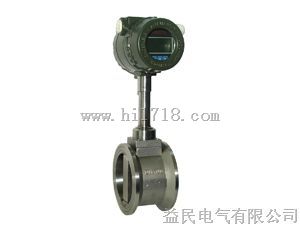

LUGB型涡街流量计

 江苏益民电气有限公司是国内重点测控工程及电气化成套单位，化工部、冶金部、电力部、轻工部定点生产配套企业。主要从事温度、压力、流量、物位等系列仪器仪表、及电缆桥架、母线、开关柜、计量仪器、控制系统的设计、开发、生产及装置总成技术的销售、服务工作。

     LUGB/E型涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、

天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.

  涡街流量计工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产

生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。

                                 图(一)

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来

流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街

原理，有如下关系式:

                         f=StV/d                 公式(1)

式中：

f－发生体一侧产生的卡门旋涡频率

　　St－斯特罗哈尔数（无量纲数）

　　V－流体的平均流速

　　d－旋涡发生体的宽度

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔

数（St）是无因次未知数，

图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

图（二）

在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量

传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求

出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）

　  K＝N/Q（1/m3）              公式（2）

式中：K＝仪表常数（1/m3）。

N＝脉冲个数

Q＝体积流量（m3）

 涡街流量计主要技术指标                             表(一)
