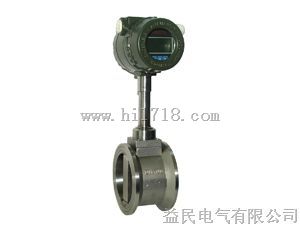

LUGB温度补偿型涡街流量计
涡街流量计工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产
生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
图(一)
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来
流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街
原理，有如下关系式:
f=StV/d 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔
数（St）是无因次未知数，
图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
涡街流量计概述 |
图（二）
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量
传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求
出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝仪表常数（1/m3）。
N＝脉冲个数
Q＝体积流量（m3）
涡街流量计主要技术指标 表(一)
公称通径(mm) | 满管式DN15-DN300 插入式DN200-DN1500（超过DN1500协议定货） |
公称压力(MPa) | 1.6MPa 2.5MPa 4.0APa ≥4.0MPa的规格协议订货 |
介质温度(℃) | -40℃～350℃ |
本体材料 | 304，(
|
