L系列连杆式液位变送器
- 价 格：
- 电议
- 型 号：
- YM-L系列
- 品牌/商标：
- YM-
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏
产品介绍
L系列连杆式液位变送器

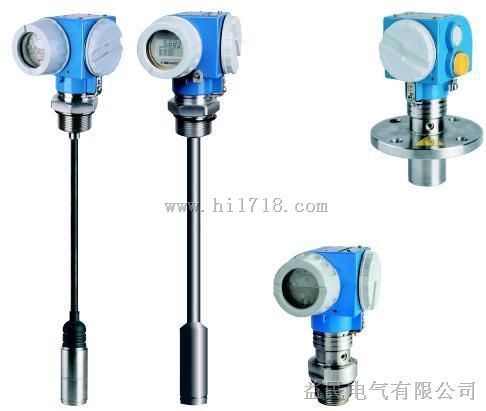

液位变送器结构类型
| YM-LC缆式液位变送器YM-LR杆式液位变送器 YM-LD直装式液位变送器 |
液位变送器外形尺寸
| YM-LC缆式液位变送器（普通形式连接） 1、变送器外壳 2、信号线缆接头 3、传感器电缆 4、传感器外壳 5、传感器 | YM-LC缆式液位变送器（外螺纹形式连接） 1、变送器外壳 2、信号线缆接头 3、外螺纹G2 4、传感器外壳 5、传感器 | YM-LC缆式液位变送器（法兰形式连接） 1、变送器外壳 2、信号线缆接头 3、法兰DN50、DN80、DN100 4、传感器电缆 5、传感器外壳 6、传感器 |
| YM－LD直装式液位变送器1、变送器外壳 2、信号线缆接头 3、连接法兰 | YM－LR杆式液位变送器（法兰形式连接） 1、变送器外壳 2、信号线缆接头 3、法兰DN50、DN80、DN100 4、传感器电缆 5、传感器外壳 6、传感器 | YM－LR杆式液位变送器（外螺纹形式连接） 1、变送器外壳 2、信号线缆接头 3、外螺纹G2 4、传感器外壳 5、传感器 |
液位变送器固定配件
YM-LC/LR型缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供G2的内螺纹或法兰等工艺设施时，可选择普通形式的液位变送器，它有墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心应手。
| 墙壁安装 [1-螺钉M5, 2-膨胀螺钉M8] | ||
水平管架安装 | 垂直管架安装 | |
液位变送器配重和防护罩
在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用。配重以法兰形式提供（DN50、PN4.0MPa、GB116.7-88），用户可以用螺栓将其固定于工艺设施。
在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。
| 配重示意图 1、传感器外壳 2、螺钉M3 3、法兰DN50 | 防护罩示意图 1、传感器外壳 2、螺钉M3 3、防护罩 |
液位变送器法兰尺寸
| 公称通径 DN | 法兰外径 D | 螺栓孔中 心圆直径 K | 螺栓孔径 n | 螺栓数量 | 螺栓尺寸 Th | 密封面直径 d | 密封面高度 f | 法兰厚度 G |
| 50 | 165 | 125 | 18
