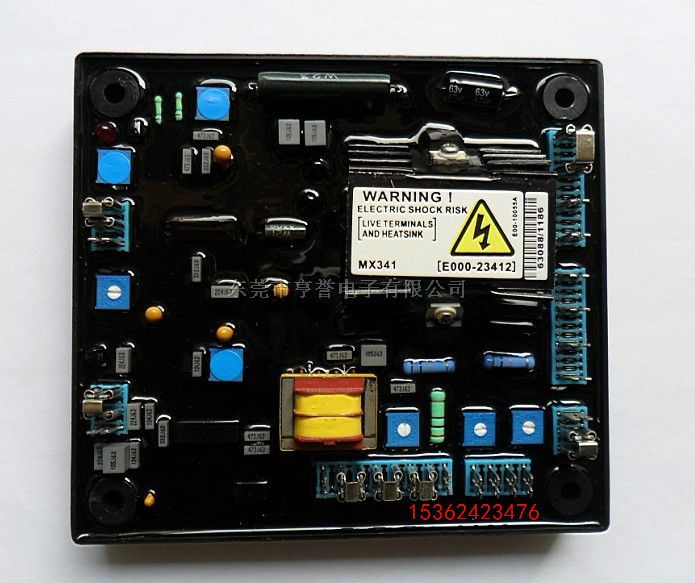

MX321-2稳压器

MX321-2稳压板的功能特点: 除具备SX440的特点外，又增加了三相均方根检测，电压恢复时间，过电压保护，短路电流限制，去过剩磁等功能，电压调整精度达到0.5%，是目前功能最完善性能的AVR。

MX321 AVR 的应用
一 AVR设定
１频率选择端子
50ＨＺ运行 连接２-３ 60ＨＺ运行 连接１-３
２稳定性选择端子
90KW以下 连接A-Ｃ 90KW-550KW 连接B-Ｃ 550KW以上 连接Ａ-B
3励磁中断连接
励磁断路器闭合。如不安装此可选件，在辅助接线合内连接Ｋ１-Ｋ２（AVR出厂时K1-K2用一导线连接）。
二AVR连接
1 P1 P2 P3永磁发电机三相电力输入
2 XX X 为AVR励磁电力输出
3 6 7 8 为AVR三相方均根反馈电压输入（220V）。
4 1 2 输出电压外部微调（无外接微调时连接1 2）。
5 E0 E1电压保护输入（220V）
6 U V Ｗ之S1和S2电流限位保护输入，能对任何线间或相间故障电流限位。
三AVR调整 （出厂时已调整，用户局必要时只需作如下调整）：
1 电压调整 如输出电压不符，顺时针旋转电压调节电位器，输出电压升高；反之则反。
2 频率设定 将发动机转速调至47HZ，逆时针旋转UFRO电位器，使指示二极管发光，调回发动机转速即可。
3 过流减励 使发电机在额定功率下，逆时旋转励磁脱扣电位器，使指示二极管发光，再顺时旋转约5度即可。
4 过压保护 逆时针旋转过压调节电位器，使指示二极管发光，再顺时针旋转约5度即可。
