磁电式振动传感器

20mv/mm/s磁电式振动传感器

工作原理/技术参数

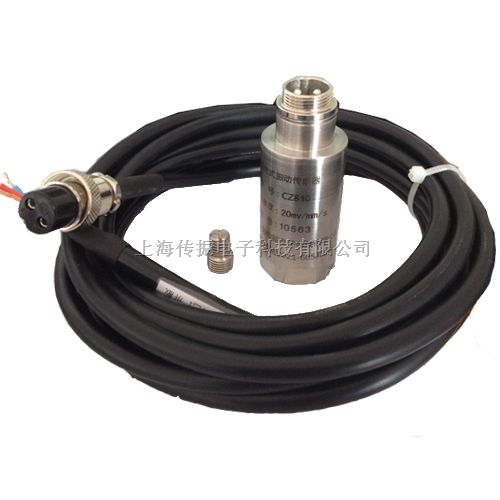

CZ810磁电式振动传感器是依据导体作切割磁力线的运动而产生一个与它运动振动成正比的电动势的原理制成的振动传感器。具体参数如下：

灵 敏 度：20mV/mm/s

工作频响：10Hz～1KHz

工作方式：两线制（无源）

输出信号：正弦波信号

自然频率：80Hz±5%

失    真：<0.2%测试条件f=12Hz  振动1.8cm/s.p-p

线 性 度：<1.5%

阻 尼 比：0.6±0.05

工作温度：-30℃～100℃

外形尺寸：φ30×66mm

安装螺纹：M10×1.5（可选）

安装/接线说明

安装说明：

安装底座由M10×1.5螺栓与被测点机壳联接，在被测点打一个M10×1.5的安装孔深8mm左右，用M10×1.5的螺栓将变送器与安装孔旋紧即可。

接线说明：

端子1（红色）：接仪表IN

端子2（蓝色）：接仪表 COM

注：配本公司的CZ670振动监测仪

注：常规订货电缆长度为3米，带航插。

CZ810无源磁电式振动传感器是一款用于测量机壳振动的传感器，配本公司的CZ670振动监测仪，形成一个振动测量控制系统（显示、报警、变送输出）。注：如自己有PLC/DCS等控制系统的，可选用CZ891一体化振动变送器（两线制输出4-20ma）。
