概述

   CZ500正反转两路转速传感器是感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测电机的转速、线速度，该传感器具备良好的低频和高频特性。低频可至0Hz，可用于旋转机械的零转速测量，由于传感器可给出两路具有一定相位差的转速信号，因此可进行正反转判别；高频可高至20KHz, 可满足绝大部分工业领域的高转速测量要求。传感器与被测齿轮不接触，无磨损，安装方便，输出波形是占空比约为50%左右的方波。

技术参数

一、传感器输出特性：

1.频响特性：0～20kHz

2.输出通道数：双通道

3.输出波形：方波，上升、下降沿时间  12μｓ±40%

4.输出幅度：高电平：Ub-（1.8V±40%），低电平：<2.2V

5.脉冲占空比：50％±25％

6.相位差：   90±30°（通道超前）

7.负载能力： ±20mA （）

8.输出阻抗：＜47Ω

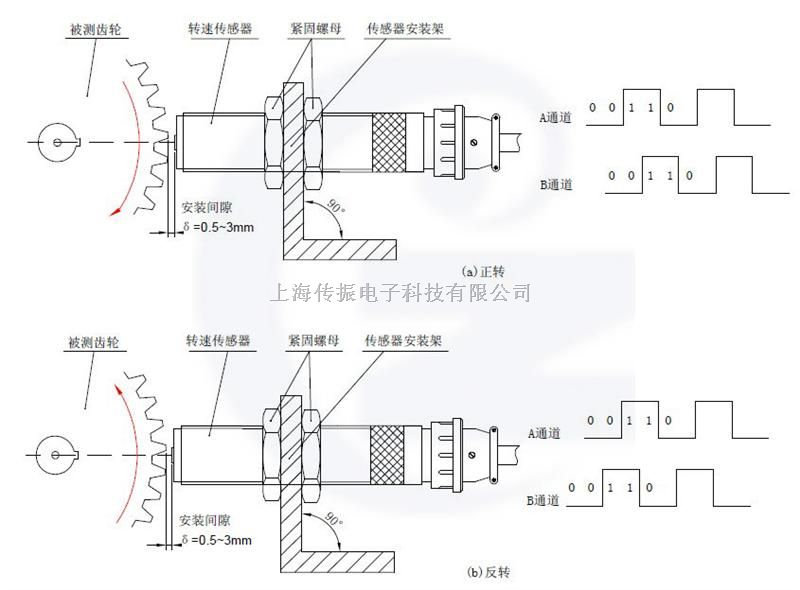

二、传感器安装：

1.被测感应体为导磁体，上有齿或凹槽。

建议：测速齿轮 模数≥1.7，材料为导磁低碳钢

注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。

2.安装间隙：0.3-2mm,典型值为1.0mm

三、工作环境要求

1.工作电源：Ub＝15VDC±30% （8V～28V）

2.功耗电流：≤35mA

3.工作温度：－40℃～125℃（头部）

4.耐振性能：振动（10Hz～2KHz）30g，冲击100g

四、外接电缆及连接

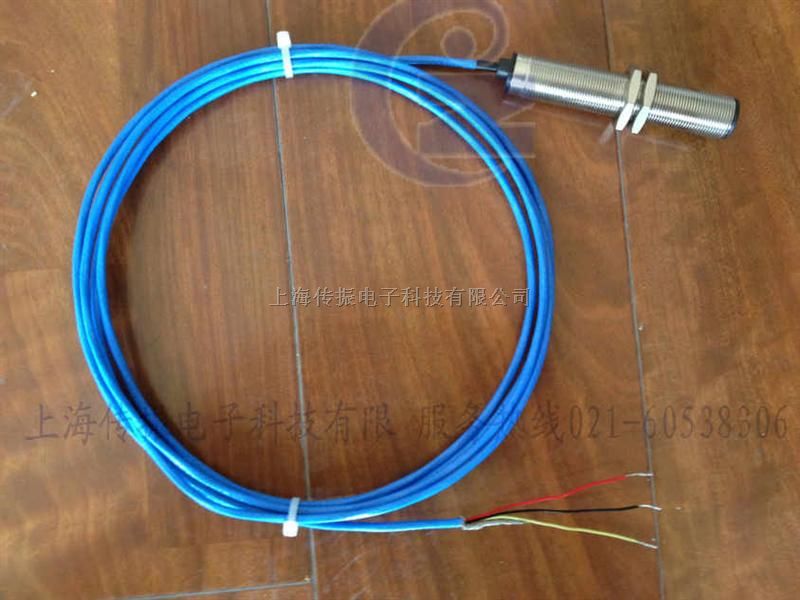

1.外附导线：6×0.5mm2 屏蔽电缆, 标准线长为1.0米（可以按用户要求延长）

2.传感器外配电缆输出定义
