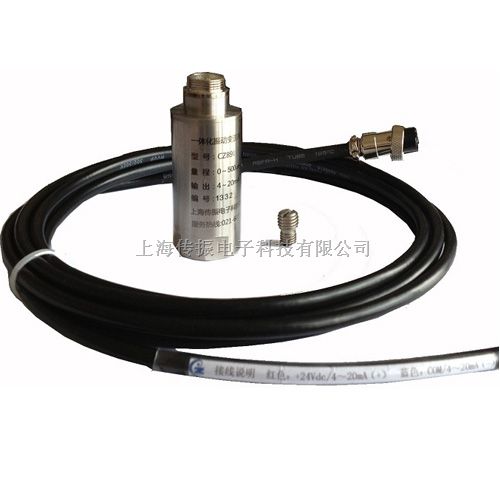

一体化振动传感器

一体化振动传感器

产品特点：一体化结构、两线制输出4-20毫安信号、直接接PLC/DCS、安装接线简单、广泛应用于工业现场的振动传感器。

应用领域：各大旋转设备专用（风机、电机、水泵、压缩机等）。

产品应用：轴承、机壳、轴瓦、壳体振动测量。

使用说明

1.安装

先将一体化振动传感器底部双头螺钉M10×1.5×8螺钉固定在被测点处，然后将传感器在上面拧紧即可。

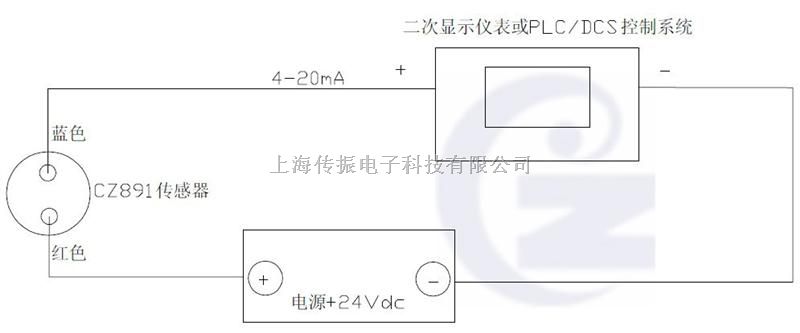

2.接线

两线制输出4-20毫安直接接入控制设备（PLC、DCS、采集器、记录仪）

红色—4-20mA（正）

蓝色—4-20mA（负）

参数说明

供电电压：24VDC ± 10%（环路供电，两根线既是电源线也是4-20ma输出线）

量程范围：0～100mm/s 或0～1000um

变送器出：两线制4～20mA（负载500Ω）

频率响应：5～1OOOHz （3db）

接线方式：二线制

输出精度：<1.5%

分 辨 力：0.05%

测量方向：垂直、水平、通用（可选）

运行温度：-20℃～80℃

外形尺寸：φ30×70mm

安装螺纹：M10×1.5×10mm（可选）

壳体材质：不锈钢（双成隔离）

采购说明

CZ891- A□□□– B□□ -  C□□

A（测量量程）：010—0～10mm/s；020—0～20mm/s；100—0～100um；500—0～500um（可选）

B（测量方向）：00—垂直；01—水平；03—通用

C（安装螺纹）：00—M10×1.0；01—M10×1.5；02—M8×1.25（可根据客户需求定做）

如：CZ891-A020-B00-C01

表示：变送器量程0～20mm/s, 垂直安装，固定安装螺纹为M10*1.5，电缆长度为3米（带航插）
