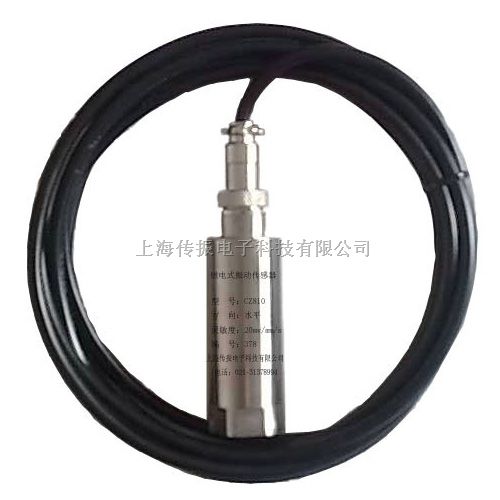

CZ810电机测振探头

CZ810电机测振探头

概述

        CZ810电机测振探头是采用导体作切割磁力线的运动而产生与振动成正比的电动势而制成的。可用于工业领域，特别适合于对旋转机械轴承座的振动测量（如风机、电机、水泵、压缩机、汽轮机）。

技术参数

灵 敏 度：20mV/mm/s

工作频响：10Hz～1KHz

工作方式：两线制（无源）

自然频率：80Hz±5%

阻 尼 比：0.6±0.05

工作温度：-30℃～85℃

外形尺寸：φ28×66mm

安装螺纹：M10×1.5（可选）

安装与接线

1.    安装说明

安装底座由M10×1.5螺栓与被测点机壳联接，在被测点打一个M10×1.5的安装孔深8mm左右，用M10×1.5的螺栓将变送器与安装孔旋紧即可。

2.    接线说明

现场只需将引出的两芯屏蔽电缆按要求接线即可：

端子1（红色）：接仪表IN

端子2（蓝色）：接仪表COM
