速度式轴承振动变送器

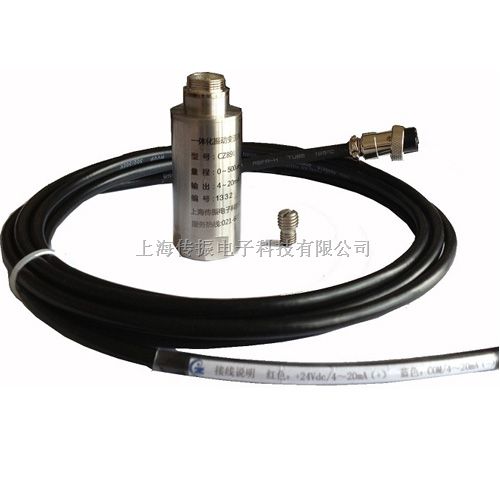

CZ891速度式轴承振动变送器

安装接线说明

         安装/接线简单：用底部螺钉（M10×1.5×8）安装在轴承座上即可；本产品是采用回路供电形式，两线制输出4-20ma（两根线既是电源线也是信号），只需接入PLC或DCS信号输入口即可。

产品结构说明

        本产品采用电子器件，应用先进的贴片工艺，使产品结构紧凑，大大缩小了重量和体积，降低了功耗，同时由于传感器和处理电路集成一体，避免了测振传感器原始信号的长距离传输，从而提高了抗干扰能力。

        CZ891速度式轴承振动变送器，是将振动速度传感器及信号处理电路合二为一的就地测振变送器，能将轴承座振动量直接变换为远距离传送信号4-20毫安标准信号输出（可接至PLC、DCS以及其他控制设备）。

技术参数说明

量程范围：0～100mm/s振动速度（此范围内可选）

【风机、电机、水泵等旋转机器常见量程为0-20mm/s】

供电电压：24VDC ± 10%

频率响应：10～1OOOHz （3db）

输出信号：两线制4～20mA（负载500Ω）

测量精度：1.5%

测量方向：任意方向（可选）

运行温度：-20℃～85℃

安装方式：双头螺钉（常规M10*1.5）或磁吸座

外形尺寸：φ30×70mm

CZ891速度式轴承振动变送器具有特点：一体化结构、两线制输出4-20毫安信号直接接至PLC/DCS、安装接线简单、广泛应用于工业现场。
