风机电机振动探头

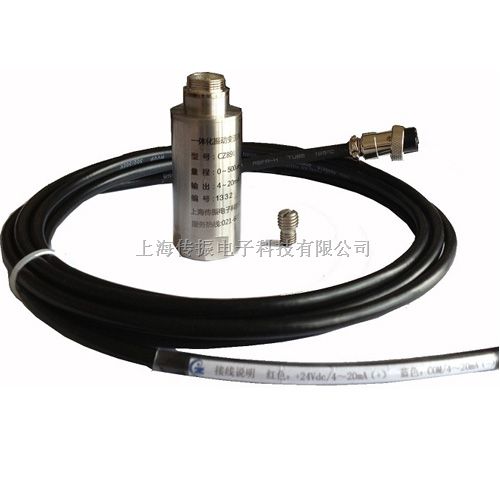

CZ891风机电机振动探头

简单易用的风机电机在线轴承振动监测产品，质优价廉、高度集成。

安装说明

垂直或水平安装于风机电机被测点上，将传感器底部M10×1.5×10螺钉固定在被测壳体上，然后将传感器拧在上面拧紧即可。

接线说明

红色—接4-20mA正

蓝色—接4-20mA负

功能和技术说明

量程：

       振动速度量程0-100mm/s有效值（RMS）

       振动位移量程0-1000um峰峰值（Vpp）

       振动加速度量程0-100g

（测量类型及量程可按用户要求定制）

分辨率：0.2%

温漂：<0.1%/℃

适用温度：（-20℃～80℃）

供电：+18～35V二线制环路供电

可承受冲击：2000g

输出：（1）两线制4-20mA电流信号

      （2）在24v供电时环路负载为600欧姆

频响：10-1000Hz

横向灵敏度：<2%

外形尺寸：φ30×70mm

重量：150g左右

外壳材料：不锈钢

购买时需确定一下参数：

1、测量量程选择：振动速度值： 0～100mm/s有效值（RMS）；振动位移值：0～1000um峰峰值（Vpp）；

2、安装方式选择：常规M10×1.5（可根据用户开孔螺纹定做）；

3、测量方向选择：垂直、水平、通用（可选）；

4、电缆长度选择：常规订货电缆长度为3米，带航插或直接引线。
