齿轮转速测量传感器

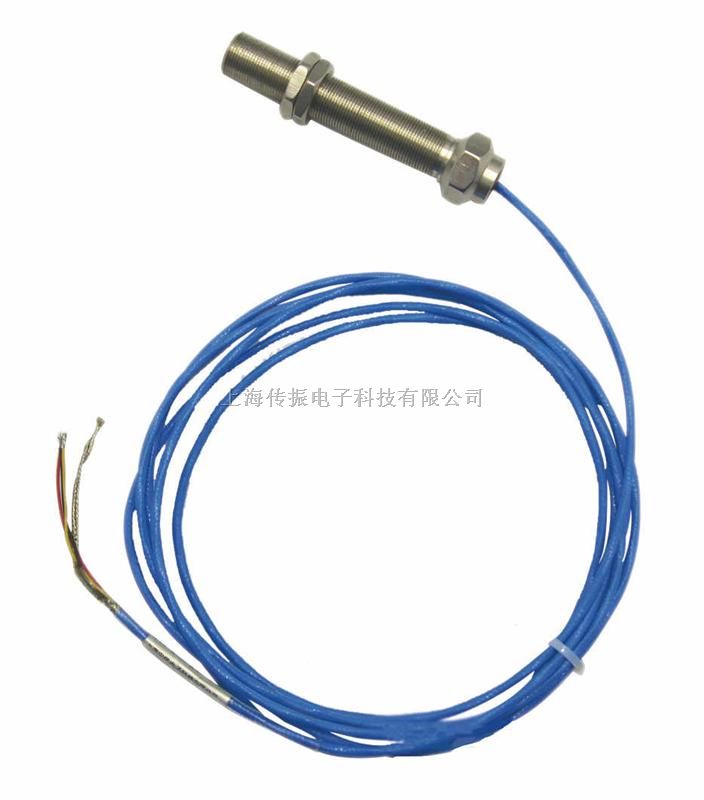

CZ400齿轮转速测量传感器

概述

        CZ400齿轮转速测量传感器采用了霍尔传感器，感应导磁体上凸起的齿或是凹下的槽，并转变成一个交变电信号，输出良好的方波信号，广泛用于检测各类齿轮的转速。具有非接触、频响宽、抗振性强、稳定性好、抗干扰能力强等特点。可在烟雾、油气、水雾等恶劣环境中使用。

安装接线说明

CZ400为三线制传感器（+24Vdc 、COM 、OUT ）

红线：接电源

绿线：方波脉冲输出

黑线：接地

注：可配接CZ716转速仪表，进行转速值显示、报警值输出、标准4-20mA输出。

传感器安装时，将传感器对准齿顶，量传感器的安装间隙为0.5～4mm，

固定传感器即可。

技术参数

工作电源：5～28Vdc

测量范围：0～20kHz

输出信号：方波（高电平：电源电压；低电平：< 0.3V）；NPN形式 可配接各类转速表

负载能力：±20mA （）

功耗电流：≤35mA

工作温度：－20℃～80℃

安装间隙：0.5～3mm
