显示控制仪表CZ80WT

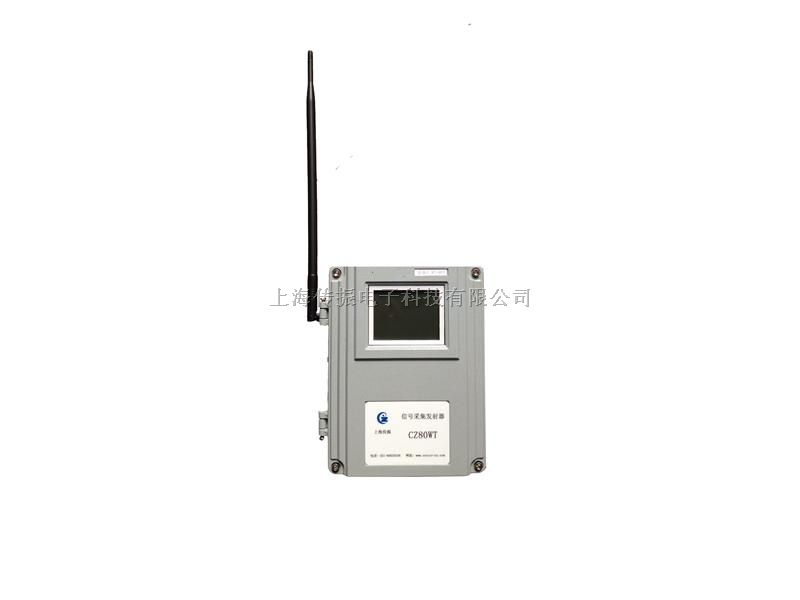

CZ80WT模拟量转无线传送系统

产品简介：CZ80WT模拟量转无线传送系统是一款为了实现无需布线远传模拟量而精心设计的工业级产品。终端由工业级模块和高速单片机系统两大部分组成。该终端利用无线网络技术，采用点对点的方式实现对模拟量通过无线的形式远传至终点再以模拟量的形式输出，供给后端系统、采集器或其他二次仪表。

功能特性：

1)采用超低功耗高性能的嵌入式处理器，保证采集数据精度；

2)采集传输一体化，提高了系统可靠性，有效降低成本；

3)完善的无线通信机制，上电后自动连接无线网络，掉线自动重联；

4)终端采用双电源设计，通信模块独立供电，确保终端不死机；

5)终端电磁兼容性能优良，且具有较强的温湿度自适应能力；

6)宽电压范围设计使其具有更高的可靠性，更加适应工业环境；

7)可同时接入多路模拟信号；

8)传送距离远

9)输出模块每个通道都是隔离电源供电，输出电流都是隔离，互不干扰

基本参数介绍

1.供电电压：24Vdc

2.信号采集：模拟量（0-20ma;4-20ma;0-24ma; 0-5V;0-10V;±5V;±10V）

3.信号传送：无线方式

4.信号输出：模拟量（0-20ma;4-20ma;0-24ma; 0-5V;0-10V;±5V;±10V）

5.传送通道：多通道（由客户选定）

6.传送距离：采用GFSK调制方式，可靠传输距离在3000米左右，能穿透12道以上墙壁

输入输出模块采用433M频段的无线模块，该模块的具体参数如下：
