温度控制仪

一、概述

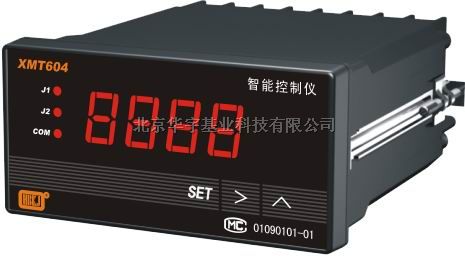

XMT60X系列智能仪表集成显示、控制、变送等功能，可

输入热电偶、热电阻、标准电流、标准电压信号，可显示、控

制温度、压力液位、转速、酸碱度、PH值等物理量。

XMT60X广泛应用于热力、化工、机电设备、市政工程、

楼宇自控等行业，是组成各种自动控制系统的理想产品。

二、特点

◆模块化设计、SMT工艺、高性能开关电源供电

◆19种信号兼容输入，量程、小数点可任意设定、修正

◆输入信号任意选择，热电偶输入自带冷端温度补偿

◆隔离电流、电压变送输出（12位分辨力)，输出范围任意设定

◆两路继电器输出，每一个继电器可自由设定为上限或下

限控制，继电器吸合值和释放值（带回差）可任意设定

三、技术参数

1. 工作电源：AC/DC85～260V (其它电压可定制）

2. 功 耗：小于5W

3. 输入信号：(共19种）

热 电 偶：T、R、J、WRe3-25、B、S 、K、 E

热 电 阻：Pt100、Cu50

标准信号：0～375Ω、0～75mV、0～30mV

0～5V、1～5V、0～10V、0～10mA

0～20mA、4～20mA

4. 显示范围：-1999～9999

5. 冷端补偿: 0～50℃

6. 基本误差: 0.2%FS±1个字

7. 馈电输出：DC24V/30mA

8. 触点容量：AC250V/3A；DC24V/5A

9. 变送输出信号：0～20mA、4～20mA

10.变送负载能力：不小于500Ω

11.使用环境：0～50℃；≤85%RH
