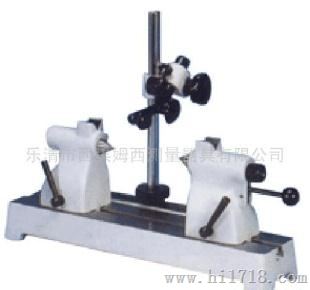

齿轮跳动检查仪

品牌

CMC.CN

型号

YTZ-3

齿轮跳动检查仪 [工作原理] 齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线 的最发动量。为此，齿圈径向跳动的检查是借具有原始齿条形的测量头时行，图所示，为用于这种检查仪的原理 示意图。检查时，将装在芯轴上的被检查齿轮，固定在仪器两顶针间，把具有原始齿条齿形的测量头，依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。 [说明] 用于检查6级或6级以下精度圆柱，圆锥外齿合齿轮及蜗轮蜗杆的径向跳动或端面跳动
