A.用途：　

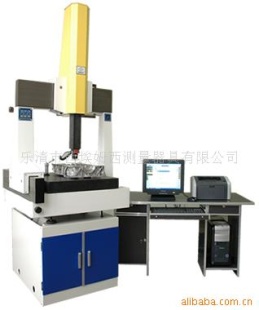

本系列三坐标测量机属于小型、手动三坐标测量机。其结构轻便，操作简单易学。可以通过对不同测杆及探针的组合实现对各类零件进行快速、精确检测。广泛应用于机械、汽车、航空、军工、模具等行业中的箱体、曲轴、机架等各类零部件的数据测量。

B.特点：

● 移动桥式固定工作台结构。刚度好，操作视野开阔，与工作台移动式结构相比具有了较强的承载能力，结构紧凑。在允许范围内，安放在固定花岗石工作台上的工件质量对测量机动态性能无影响。　　　　　　　
● X、Y、Z导轨及测量平台选材采用花岗岩材料，材质稳定，吸振性好，防锈、防磁、绝缘，能抵抗一般的酸碱蚀，工作表面在使用中保养维护简便。与金属材料导轨相比，导热系数及线膨胀系数均很小，即使在没有恒温的环境下也能保持一定的精度。
● 三轴均采用气浮导轨，高精度、高承载、高气膜刚性的气浮轴承，消除了能导致测量误差的磨擦热，并限度的减少运动中的角摆。基于其接近无磨擦移动的特点，故能够长久保证导轨良好的机械精度。
● 自粘式金属光栅尺与各导轨基本融为一体，使各轴具有同样的线膨胀系数，增加了测量的稳定性。仪器滑架及主、副立柱均为铝合金材质，温度平衡快，降低了对环境温度梯度的要求。
● X、Y、Z三轴微调机构采用无牙螺杆磨擦轮传动。轻轻扳动主立柱前上方的微调锁紧开关便可启动每个轴上的微调锁紧机构，使各个轴固定；各轴固定后可使用X、Y、Z轴微调旋钮移动各轴，从而可以快捷方便地进行精确测量。
● 气缸式Z轴重量平衡系统及防滑落系统安全可靠。
● 采用进口精密空气滤清器和调压器，充分保证气源的洁净。
● 长度测量基准和探测系统采用进口精密光栅尺及测头系统。

C.环境要求：

仪器检定环境温度 .........................（20±1)℃
仪器允许使用环境温度 ................10℃-35℃(恒温）
精密检测时环境温度每小时变化小于.............. 1℃/h
精密检测时仪器环境温度等温时间大于 ..............24h
精密检测时环境在纵横间1m内变化小于.......... 0.5℃/m
精密检测时被测工件应在室内恒温大于............... 4h
电源电压 .......................................220V
电源电压频率 ...................................50Hz
电源消耗功率不超过......................... 500W
环境相对湿度 ...............................(60±5)%
压缩空气（最小供气压力）..................... 0.6MPa
压缩空气工作压力 .............................0.4MPa
压缩空气供气流量大于............... 100L/min(0.4MPa)
环境振动 ...............4Hz-20Hz<0.25μm>20Hz<0.5μm

D.技术参数：

E.探测系统配置：

1.探测系统基本配置

2.探测系统用户可选配置
