硬密封电动蝶阀
- 价 格：
- 电议
- 型 号：
- D943H/D973H
- 品牌/商标：
- 上海乾仪
- 原产地：
- 上海

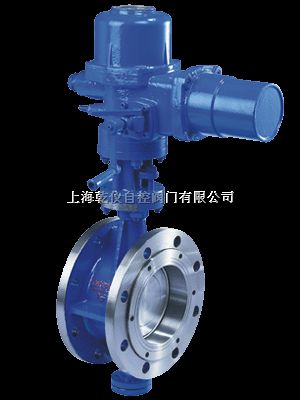

硬密封电动蝶阀
硬密封蝶阀,电动硬密封蝶阀参数，硬密封电动蝶阀厂产品特点：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
主要零部件材料
零件名称 | 材料 |
阀体 | WCB、合金钢、不锈钢、QT450-10 |
蝶板 | WCB、合金钢、不锈钢、QT450-10 |
阀轴 | 2Cr13不锈钢、合金钢 |
密封圈 | 不锈钢圈 |
填料 | 柔性石墨 |
主要技术参数
通径（mm） | 公称压力PN0.6(MPa) | ||||||||||||||||
L1 | L2 | D | D1 | D2 | b | h | H1 | H2 | H | A | B | D0 | Z-φd | 螺栓 | 近似重量 | ||
Kg(L1) | Kg(L2) | ||||||||||||||||
1000 | 410 | 300 | 1180 | 1120 | 1080 | 36 | 33 | 918 | 757 | 1200 | 358 | 685 | 560 | 28-30 | M37 | 1812 | 1282 |
1200 | 470 | 360 | 1405 | 1340 | 1295 | 40 | 36 | 1028 | 851 | 1255 | 358 | 685 | 560 | 32-34 | M30 | 1990 | 1409 |
1400 | 530 | 390 | 1625 | 1560 | 1510 | 44 | 36 | 1300 | 876 | 1510 | 358 | 685 |
| ||||
