精确测量残余奥氏体的含量，对于热处理的控制是非常重要的，X射线衍射法（XRD）是可以测量残余奥氏体百分比含量低至0.5%的方法，残余奥氏体的测量遵循国际标准ASTM E975-03规则。

残余奥氏体

    钢的硬化过程是首先加热到奥氏体相，然后淬火到室温转变为硬质的马氏体相。奥氏体在高温钢中呈现面心立方结构（FCC），冷却时，钢体大部分转化为体心立方结构（BCC）的铁素体，或者转变为体心正方结构（BCT）的马氏体。根据冷却钢的速率，会有一部分钢仍为奥氏体（通常为0-40%），因此称为残余奥氏体。

奥氏体的结构比铁素体还有马氏体的结构都要大，如果在转变过程中有残余奥氏体存在，随着时间的延长，产品中的残余奥氏体会转变为其他相体，这些变化会导致产品的形状发生改变。此外，其他的物理性能，如硬度和强度，都会随着不同相体的转变而发生变化，这些变化最终会影响到产品的使用寿命。

X射线衍射法来测量残余奥氏体的百分比含量

    X射线衍射法可以准确测定钢热处理后残余奥氏体的含量，能够为钢铁热处理过程控制提供可靠保证，提高产品质量。

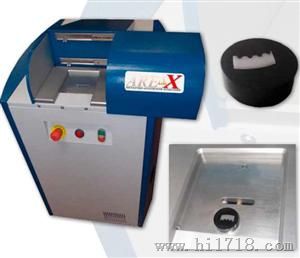

    X射线衍射法是目前为止测量钢体中残余奥氏体含量最准确的方法。根据ASTM E975-03的X射线测量钢中残余奥氏体近晶体随机取向的标准方法，ARE X这款仪器能够很轻松检测出钢体中残余奥氏体的含量。

    由于奥氏体相结构与其他相的结构不同，在不同的测试点，奥氏体会产生于铁素体和马氏体不同的衍射峰值。钢中相的总数和与其衍射峰值的强度成正比。简单来说，残余奥氏体总的含量与奥氏体峰值的强度和其他相峰值强度比有关。我们利用X射线衍射仪采集四个衍射峰值来确定残余奥氏体的浓度，两个分别是铁素体和马氏体，两个是奥氏体。通过四个峰值强度的对比可以获得样品中残余奥氏体的百分比含量。

    ARE X衍射仪可以测量奥氏体（220）（311）、铁素体（200）（211）的衍射峰值强度，并分别提供四个奥氏体/铁素体的峰值强度比。通过多衍射峰测量方式能够减少晶体优化取向的带来的影响，同时对检测到的碳化物干扰加以计算。

样品制备

标准的金相湿研磨和抛光方法，表面抛光： 由碳化硅或氧化铝砂纸 600 到 80 目；

表面研磨： 6 到 0.2 μ m 的金刚石或氧化铝瓷。

ARE X衍射仪技术参数
