用途

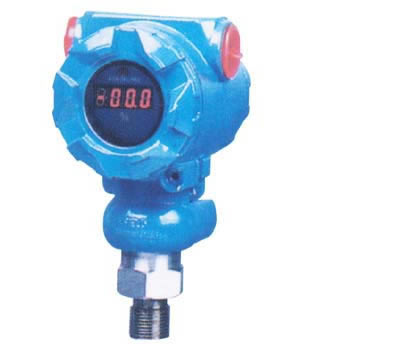

       LED-800变送器由扩散硅传感器和信号转换模块组成，传感器的核心部件为单晶硅片，当单晶硅生受压时，本身的电阻率要发生变化。通过半导体平面工艺在硅片上扩散形成四个电阻，连接成斯通电桥，在恒定的电流作用下，可输出与压力信号成正比的电压信号，信号转换模块将传感器的电压信号经过处理转换成4～20mA标准信号。

        LED-800压力变送器可以用来测量流体（液体、气体和蒸汽）的压力、液位等参数，并将被测量信号转换成4～20mA标准电信号输出，该输出可作为指示、记录和调节器的输入信号。LED-800压力变送器具有体积小、重量轻、精度高、价格低等优点，可带有现场指示电表，零点迁移，量程扩展等功能，可本安和隔爆，具备有工业用压力变送器所有功能。

主要技术指标

使用对象：液体、气体和蒸汽

范围：0-250Pa～100MPa

输出：4～20mA DC

电源

工作电源：12～36V DC

输出指示

指示精度：±2％

迁 移：变送器可作校验量程的50％的零位正迁移，但校验量程的上限值不得超过上限量程限。不可进行负迁移。

过 压：量程限的2倍（除量程7:0-50MPa为1.5倍）

温度范围

工作温度范围：-25～C～-80～C

储存温度范围：-40～C～-120～C

湿度范围：0～100％相对湿度

启动时间：2秒，不需要预热

精度：量程的±0.2％，包括线性，变差，重量性。

温度影响：零位温度误差为量程的0.75％/55～C

综合温度误差为量程的1.1％/55～C

振动影响：在任何方向上，振动频率到200Hz时，所引起的振动误差为测量范围的0.25％/g。

时间响应：小于0.2秒

隔离膜片：316SST

传感器壳体：1Cr18Ni9Ti

灌 充 液：硅油

流程连接口：按选型资料可选

电气连接：电子盒的连接过线孔为1/2-14NPT锥管螺孔，电气连接端子排位于电子盒的接线端侧。

重 量：约1Kg
