类别B：充电器无限流保护
1）测量空载电压，并判别
2）测量正常充电时的电压，并判别
3）短路测量，获得充电电流，并判别
4）负载电流由用户设置的起点到终点自动下降扫描，按电压跳变获取慢充电电流，并判别

测量页面参见下图。电压是实时测量显示的，测量开始后，首先判别空载电压Vo。
类别A，在获取充电电流时，控制电流由ImSTA开始向ImEND递增，步进量约10mA，当电压或电流发生跌落时（超过50%），取跌落前的电流作为充电器的充电电流Im。
对于类别B，充电电流Im可直接由短路测量获得。
获取慢充电电流时，控制电流由InSTA开始向InEND递减，按电压跳变大于2.55V时的电流值作为慢充电电流In，而跳变前的电压峰值作为充电器的负载电压Vd。
在1、2、3、4步测量过程中，每一步均有判别结果显示，依次用?或?表示，单步合格时，蜂鸣器短鸣一声；四步均合格时，给出整体判别结果“PASS”；只要有一步测量不合格，则整体判别结果为“FAIL”，蜂鸣器长鸣一声。

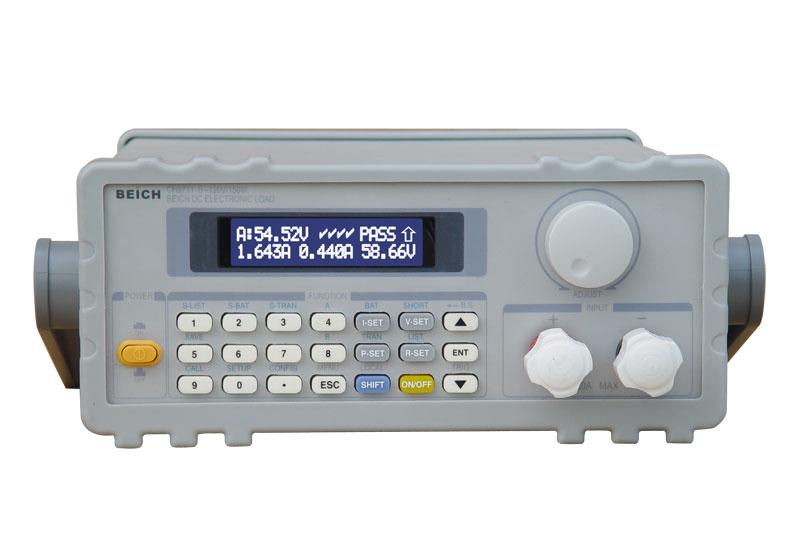

兼容CH8711/CH8712电子负载所有功能，其他测量功能与测量精度参见CH8711系列。
