TE8030数码相位测试仪

TE8030数码相位测试仪

一.性能:

    相位指示器是为了对开放相位的状态和相位连续性进行检查而设计的。这里的相位连续是基于LED和蜂鸣器的。

二.产品说明：

操作电压 200-480V AC三相 连续使用的 200V
AC时：6分钟 时间限制 480V
AC时：4分钟 频率范围 27HZ-400HZ 承受电压 2000V每分钟
规格 80（长）59（宽）23（高）
单位：毫米 重量 约200克 测试导线-双绝缘线，约一米长，测试向导，产品使用说明书，皮袋。

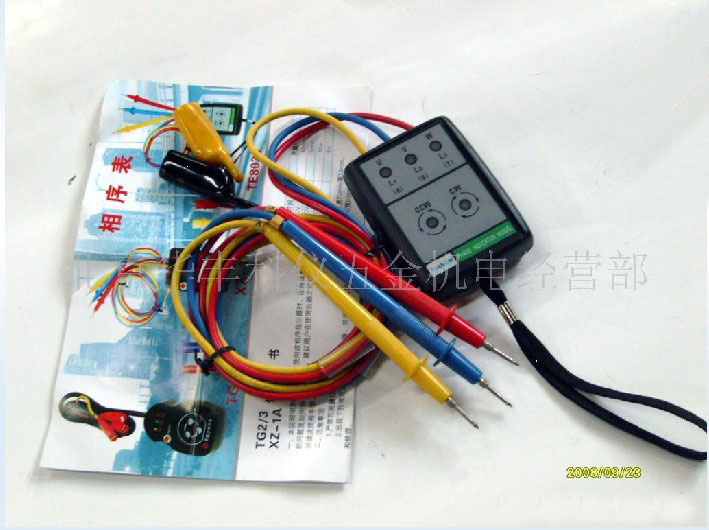

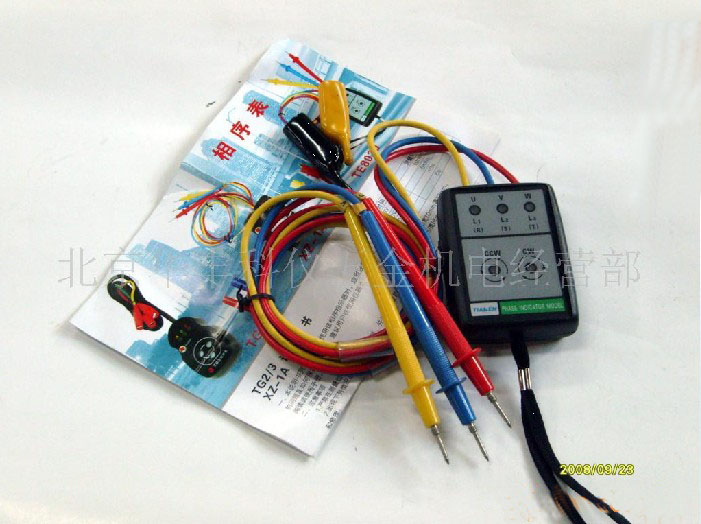

三.仪器外观：

（1）开放相位检查LED：3个橙色LED
（2）相位连续检查LED：绿色为正确相位，红色为颠倒相位。
（3）吸力盘：便于将部件置于转换板等上面。
（4）测试向导：黄色对应L1（R），蓝色对应L2（S），红色对应L3（T）。
（5）鱼眼针：线或线接头的针尖可直接测量被测体。
（6）手带：避免部件从手中滑去。
（7）指针：使测试向导方便地使用。

四.测量与检查：

（1）测量方法：

    把接头与三个相位回路连接以开始测试。该仪器将显示开放相位状态和基于LED和蜂鸣器的相位连续情况。

（2）检查办法：

    开放相位检查LED 相位连续检查LED 蜂鸣器 正确相位（CW） 三个橙色LED均亮 绿色LED亮 间歇蜂鸣 颠倒相位（CCW） 三个橙色LED均亮 红色LED亮 持续蜂鸣 开放相位（仅一个相位） 指向开放相位的橙色LED不亮 红-绿LED等不亮 持续蜂鸣
