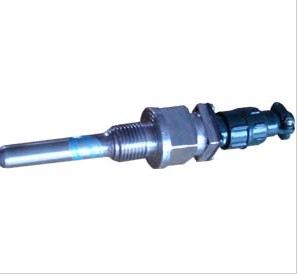

WZP-269热电阻
单支的铂热电阻，WZP-269
产品特点：
热电阻温度计是利用导体或半导体材料制成的感温元件。它的电阻值与温度成一定的函数关系，与显示仪表套使用时，可测量-200～500 ℃的温度，具有精度高，稳定性好的特点。热电阻的受热部份(感温元件)是用所需的金属细丝均匀地双绕在绝缘骨架上，当被介质中有温度阶梯存在时，所测量的温度是被测量介质的平均温度。热电偶温度计是由两种成份不同的导体连在一起构成的感温元件，通常与显示、记录和调节仪表配套使用，可测量生产过程中的-200～1800 ℃的温度。与显示仪表配套使用时，需连接补偿导线。
| WZP269单支的铂热电阻，WZP-269的详细资料： |
|
1)、WZC-200、WZC-201参数
|
型号 |
分度号 |
安装形式 |
保护管材料 |
测量范围 |
D |
S |
d |
|
WZC-200 |
Cu50 |
管螺纹G1/2 |
1Cr18NiTi |
-50~100℃ |
34 |
27 |
12 |
|
WZC-201 |
Cu50 |
螺纹M27X2 |
1Cr18Ni9Ti |
-50~100℃ |
40 |
32 |
12 |
2)、WZP-200、WZP-201参数
|
型号 |
分度号 |
安装形式 |
保护管材料 |
测量范围 |
D |
S |
d |
|
WZP-200 |
Pt100 |
管螺纹G1/2 |
1Cr18NiTi |
-50~100℃ |
34 |
27 |
12 |
|
WZP-201 |
Pt100 |
螺纹M27X2 |
1Cr18Ni9Ti |
-50~100℃ |
40 |
32 |
12 |
3)、传感器长度规格系列尺寸与代号
|
代号
规格 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
F |
|
L1(插深)mm |
100 |
150 |
200 |
250 |
260 |
300 |
340 |
360 |
400 |
450 |
其他 |
|
L2(总长)mm |
550 |
600 |
650 |
700 |
710 |
750 |
790 |
810 |
850 |
900 |
其他 |
1、国家标准WZC-200包含G1/2、M27X2两种螺纹。我厂为选型方便将管螺纹G1/2。定型为WZC-200，将普通螺纹M27X2定型为WZC-201。
2、不在该长度尺寸的请注明要求的尺寸规格。
3、A是单独一端，B、C是并连的。
4、例如WZC-200-2：表示Cu50传感器，螺纹G1/2，插入深度150mm长，总长550mm。直径12mm。
5、例如WZP-01-3：表示Pt100传感器，螺纹M27×2，插入深度200mm长，总长550mm。直径12mm。
H1、WZP/WZC260、267、269、270、280装配式热电阻固定螺纹式热电阻
|
热电阻类别 |
产品型号 |
分度号 |
测量范围℃ |
保护管材料 |
规格 |
热响应
时间T0.5S |
|
总长
Lmm |
置深
lmm |
|
单支铂热电阻 |
WZP-269 |
PT100(BA1，
BA2)* |
-200~300 |
不锈钢
1Cr18ni9Ti |
