WZP-430固定法兰式热电阻
- 价 格：
- 面议
- 型 号：
- WZP-430、431
- 品牌/商标：
- 飞龙
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 上海

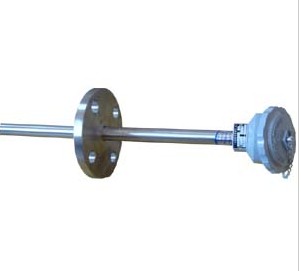

WZP-430固定法兰式热电阻
热电阻是应用金属在温度变化时本身电阻也随之发生变化的原理来测量温度的。按其保护管结构形式分为装配式（可拆卸）和铠装式（不可拆卸，内装铂电阻）。目前现场应用较多的装配式热电阻主要包括分度号为Pt100的铂热电阻和分度号为Cu50的铜热电阻两大类。
工业用WZ系列装配式热电阻可直接和二次仪表相连接使用。可以测量各种生产过程中从-200℃至420℃范围内的液体、蒸汽和气体介质及固体表面的温度。
由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、扫描器、数据记录仪以及计算机提供准确的温度变化信号。
□ 装配式热电阻的结构
装配式热电阻主要由接线盒、保护管、接线端子、绝缘套管和感温元件组成。
型号：WZP-640 分度号Pt100 单只式 固定螺纹锥形保护管 隔爆接线盒 总长300mm 锥形管长150mm A级 4线制 测温范围0-400℃
型号：WZP2-430 分度号Pt100 双只式 固定法兰固定方式 防水接线盒 保护管直径 Φ16mm 不锈钢1Cr18Ni9Ti B级精度 总长L=1000mm
型号：WZP-230 分度号Cu50（铜热电阻）单只式 固定螺纹固定方式 防水接线盒 保护管直径Φ16mm 总长度1000mm
型号：WZP-121 分度号Pt100单只式 无固定装置 防溅式接线盒 保护管直径Φ12mm
□ 主要技术指标
● 测温范围和准确度
名称 型号 分度号 允差等级 测量范围（℃） 允许偏差△（℃） 铂热电阻 WZP Pt100 A -200～ 420 ±(0.15+0.002∣t∣) B ±(0.30+0.005∣t∣) 铜热电阻 WZC Cu50 -50～ 120 ±(0.30+0.006∣t∣) 注：“∣t∣”为实测温度值（℃）。
● 热响应时间
在温度出现阶跃变化时，热电阻的电阻值变化至相当于该阶跃变化的某个规定百分数所需要的时间，称为热响应时间，用τ表示(取50%时的热响应时间表示为τ0.5 )。
铂热电阻采用Φ12～Φ16的不锈钢保护管以及锥形保护管τ0.5 ≤30～90秒，采用Φ12不锈钢保护管的铜热电阻τ0.5 ≤120秒。
● 自热影响
热电阻的激励功率造成感温元件加热。通过热电阻中的测量电流为5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
● 公称压力
一般是指在工作温度下，保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构、安装方法、置入深度以及被测介质的流速和种类有关。
不同固定装置方式的装配式热电阻公称压力
| 固定装置 方式 |
固定螺纹直形 保护管 |
固定螺纹锥形 保护管 |
活动 法兰 |
固定 法兰 |
固定 卡套螺纹 |
活动 卡套螺纹 |
固定 卡套法兰 |
活动 卡套法兰 |
|
公称压力MPa |
10 |
30 |
常压 |
2.5 |
2.5 |
常压 |
2.5 |
常压 |
● 热电阻最小置入深度 从保护管部算起，热电阻处于被测温空间的长度。
lmin = ln+15D
lmin--最小可用置入深度(mm)
ln--感温元件长度(mm)
D--保护管外径 (mm)
●常温绝缘电阻
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。铂热电阻常温绝缘电阻值应不小于100MΩ，铜热电阻的常温绝缘电阻值不小于50MΩ。
□ 型号含义
□常规热电阻型号规格
● 无固定装置式热电阻
示意图
无固定装置式热电阻综合特性
| 热电阻类别 |
产品型号 |
分度号 |
测温范围 (℃) |
保护管材料 |
直径d(mm) |
|
单支 |
WZP-120 |
Pt100 |
-200～420 |
不锈钢 |
Φ16 |
|
WZP-121 |
Φ12 | ||||
|
WZP-130 |
Φ16 | ||||
|
WZP-131 |
Φ12 | ||||
|
双支 |
WZP2-120 |
