WSSX-71电接点双金属温度计

一、用途
       WSS□-系列双金属温度计是一种现场检测工业仪表，直接从读数盘上读出被测气体、液体和蒸汽中的温度，适用于石油化工、矿井、冶金、纺织、军工、制药、食品等部门的中、低温环境中的现场测温和控制。本系列产品具有反应灵敏、易读数、抗振动、无汞害、性能稳定、使用寿命长、外壳防护等级达到IP65等优点，可替代工业玻璃水银温度计而广泛使用。
二、结构
       双金属温度计由双金属感温元件、支承管、连接装置、指示盘等组成。双金属感温元件采用多圈直螺旋形双金属制成，一端固定，另一端(自由端)连接在芯轴上，当温度变化时，感温元件自由端旋转，由芯轴传动指针，在指示盘上指示出被测介质的温度。双金属温度计按结构形式分为轴向型(角型)、径向型(直径)、万向型三种；按其功能分为普通型(单指标)、带电接点、远传功能、带夜光四种。

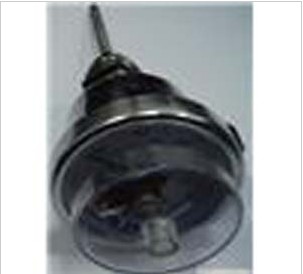

双金属温度计

三、主要技术指标
     1:使用范围:;
-50-50℃;-20-80℃;0-50℃;0-100℃;0-120℃;0-150℃℃;0-200℃;;0-300℃;0-400;0-500℃特殊可定做.

     2:安装罗牙(活动牙和固定牙均可定做)
27×2mm;3/4;1/2;1/4

     3:适用环境温度-40～+85℃， 相对湿度5～100%。

     4:表盘直径为:60mm,轴向安装型.
　　热响应时间：≤40S　
　　额定功率：10VA　
　　电压：380V　
　　
四、使用和维护
       1、双金属温度计在保管、使用和安装中，应避免碰撞支承管，切勿使支承管弯曲变形及将表壳扳手使用。
      2、各类双金属温度计不宜用于测量敞开容器内介质温度，带电接点温度计，不允许在强烈震动下工作，以免影响接点可靠性。
      3、在压力大于1.5MPa时，应选用JX系列保护管。
五、订货须知
      1、订货时须写明产品的型号、测量范围、连接方式及规格、插深、外壳直径、精度等级、支承管外径等。
      2、有特殊要求时，须具体注明
