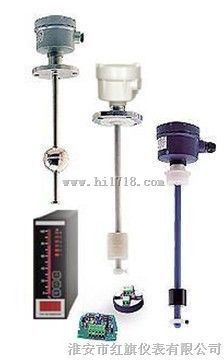

磁浮球液位计

浮球液位计主要技术参数

     测量范围：0~3500mm

（测量范围H同引颈长度以及总长的关系详见图1）

     供电电压：12~36V  DC

     输出信号：两线制4~20mA.DC叠加数字信号，由

用户选择开方或线性输出；

     负载电阻：250Ω

     测量精度：±10mm

环境温度：-40~80℃

工作温度：-20~120℃

公称压力：≤1.6MPa

法兰标准：A：JB/T82.1-94（平面法兰）

          　　　　DN100   PN1.6 球φ90

          　　 B：JB/T82.1-94（平面法兰）

          　　　　DN80  PN0.6 球φ76

介质密度：≥0.65g/cm­³

介质粘度：≤0.015PaS

接液材质：不锈钢
防护等级：IP65　                                                  图1

结构原理：

UQZ磁浮球液位变送器由液位传感器和智能HART板（电流转换器）两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

五、产品选型表：

型　号  规　格　编　码  内　容

UQZ                   磁浮球液位变送器
