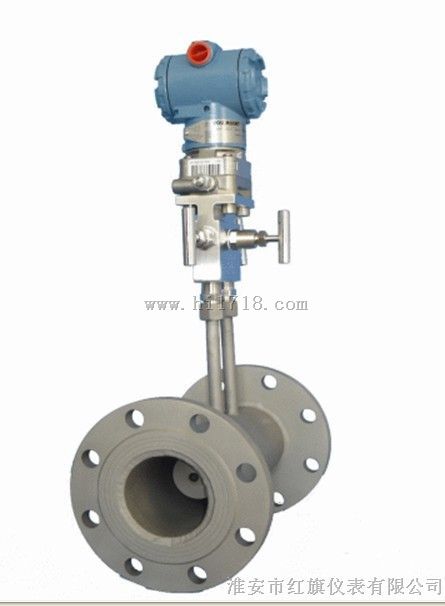

v形锥煤气流量计

 以孔板、喷嘴和文丘里管为代表的差压式流量计已统领流量领域近百年。尽管人们从未间断对它们进行了大量的研究和改善工作，但是由于先天结构上的缺陷，其本身固有的一些缺点，至今没有得到很好的解决，实际应用效果也不理想。如：流出系数不稳定，线性差，重复性不高，从而影响到准确度不高。如孔板入口锐角这个关键部位易磨损，前部易积污，压力损失大，范围度（量程比）小，特别是十分苛刻的直管段要求在实际使用中很难满足。

      为克服上述这些不足，人们曾研制出1/4圆孔板、锥形入口孔板、偏心孔板、楔形孔板等诸多非标准节流件，试图解决这些问题。但是这些节流件同标准节流件一样都没有突破“流体中心收缩”这个模式。只是或多或少改善了局部某一个问题，并没有从根本上解决所有问题。

      塔型(形)流量计的出现，打破了沿袭近百年的结构模式，使得节流式差压仪表产生了“质的飞跃”。 塔型(形)流量计的重大突破在于“变流体在管道中心收缩为管道边壁收缩。”即利用同轴安装在管道中心V形锥体，近使流体从中心逐渐收缩到管道内边壁而流过V形锥体，通过测量该V形锥体前后的压差来求得流量。正是这个边壁收缩的结构，使其具有一系列其它差压仪表无法相比的优点，克服了以孔板为代表的传流差压仪表的诸多缺点，可以说这是流量仪表一场革命性的变化，从此揭开了差压式仪表崭新的一面。

Ｖ锥流量计(V-cone flowmeter)是我公司在20世纪80年代开始研发的一种差压流量计，它的开发成功是差压式流量测量的质的飞跃。它利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。与普通节流件相比，它改变了节流布局，从中心孔节流改为环状节流。实践使用证明，V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。由V锥传感器和差压变送器组合而成的V锥流量计，可精确测量宽雷诺数(8×103≤Re≤5×107)范围内各种介质的流量。

FFM61型V锥流量计主要技术参数

·精度等级：0.5级(差压流量变送器精度应高于0.2级，含0.2级),(β：0.45～0.85，当β<0.55，量 程比4∶1时，精度等级：≤0.30)

·重复性：0.1%

·工作压力：0～40MPa(有多个压力等级可供选择)

·工作温度：-40～850°C

·环境温度：-40～65°C、

·安装直管段要求：前0-3D直管道，后0-1D直管段

·量程比宽：通常为10∶
