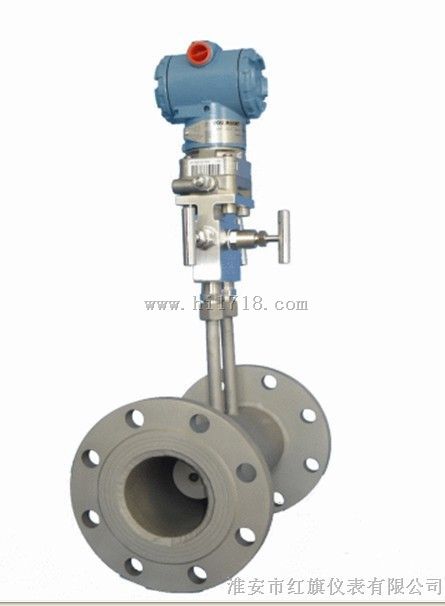

v形锥流量计

工作原理：

    V锥式流量传感器包括一个在测量管中同轴安装的尖圆锥体和相应的取压口，该测量管是经过精密加工的，在尖圆锥体的两端产生差压，该差压的高压（正压）是在上游流体收缩前管壁口处测量的静压力，而低压（负压）则取自圆锥体朝向下流端面锥体中心轴线孔处压力。

   该圆锥体的朝向来流，圆锥体与其尾面之间是一个尖锐的锐角，此交合面的边缘使流体在进入下游低压区之前有一个平滑的过度区。

   由于流体不是被迫收缩到管道中心轴线附近，并且不是一个阻挡物，令流体改变流动方向，而是利用这种结构新颖的V锥式节流装置实现了对流体的逐渐朝向管内边壁的收缩，使V形锥流量计具有一系列独特的优点。其低压侧产生高频低幅的小涡流，因而差压变送器被测的差压是低噪声信号，可使差压变送器测得很高的分辨率，从而使V锥流量计获得很宽的量程比和很好的重复性。

V锥流量传感器产生的差压值的平方根与流量成正比关系.

      Qv=(c.ε)/(1－β4 )0.5.(π/4).d2.{(2.ΔΡ)/ρ1}0.5

其中：Qv：流体体积流量

C：流出系数

ε：流体可膨胀系数

β：节流比

 d：节流件直径

ΔΡ：差压值http://www.ybxszx.com
