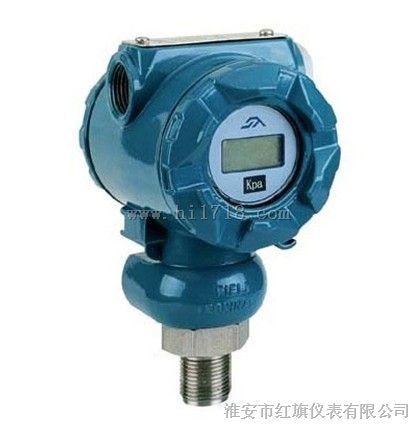

智能差压变送器

主要特点
◆精度高
◆稳定性好
◆二线制(特殊可四线制)
◆固体元件，接插式印刷线路板
◆小型、重量轻、坚固抗振
◆量程、零点外部连续可调
◆正迁移可达500％；负迁移可达600％
◆阻尼可调
◆单向过载保护特性好
◆无机械可动部件，维修工作量少
◆全系列统一结构，零部件互换性强
◆接触介质的膜片材料可选择
(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
◆防爆结构，全天候使用
◆智能HART现场总线协议

一. 工作原理
过程压力通过两侧或一侧的隔离膜片、灌充液传至6室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，位移约0．1mm，这种位移转变在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4～20mA DC信号输出。

二. 功能参数
使用对象：液体、气体;和蒸汽.　
供电电压：12～36V DC，标准值24VDC；
输出信号：4～20mADC；(特殊可为四线制 220V AC供电 0-10mA DC输出)
环境温度：－25～70℃（一般变送器），－15～70℃（带现场指示器）
储藏温度：－40～100℃；
防护等级：dⅡBT4 iaⅡCT5；　
法兰标准：JB/T82.2－94（执行其它标准请注明）；
电源影响：小于输出范围的±0.005%/V；　
振动影响：在任何方向上振动频率200Hz时，所引起的误差为范围的0.05%／g（微差压为0.25%／g）；　　安装位置影响：当工作膜片未垂直安装时，可
