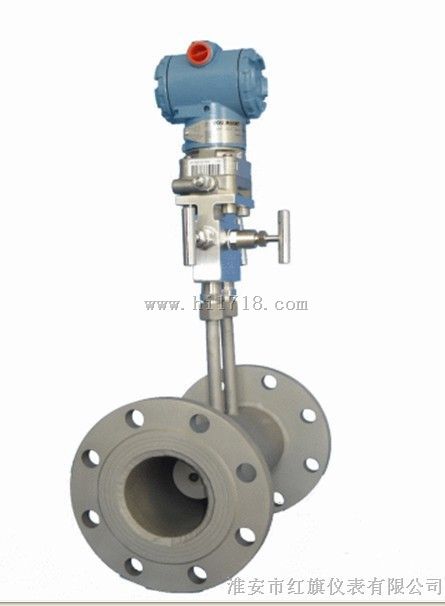

一体化v型锥流量计

V型锥流量计属于边壁收缩式节流装置。是一种基于差压原理进行流量测量的流量仪表。其结构是在管道中心悬挂一个与管道同轴的V型锥体。流体经过时，V型锥体将流体逐渐地节流收缩到管道的内边壁。V型锥流量传感器与差压变送器、显示仪表（或计算机）组成可实现流量的测量。V型锥特殊的结构具有很多的优点：如直管段要求短，适合脏污介质的测量，重复性好，相对孔板使用寿命长等等。因此可广泛应用于冶金、电力、化工、供热等工业的流量测量中。

型  号：       HQ-YT-V

类  型：       差压式V锥流量计

测量范围：    雷诺数范围8000～45000（m3/h）

精度等级：    (传感器）：0.5级。（全套系统）：1.0级，1.5级，2.5级

公称通径：    DN15～DN3000（mm）

适用介质：    液体，气体，蒸汽等各种天然气       工作压力       ≤50（MPa）

工作温度：    －200℃～500℃（℃）

每台V型锥流量计出厂前严格按照《差压式流量计》检定规程进行标定，并提供标定证书和设计计算书。

技术指标及应用范围

1．测量介质：液体、气体、蒸汽
2．适用管径：DN20～DN2000
3．公称压力（Mpa）:1.0, 1.6, 2.5, 4.0, 6.4, 10
4. 适用温度范围：－200°C～500°C
5．最小雷诺数：8000（当雷诺数在400~8000之间时，仍具有很好的重复性）
6．β值范围：0.45～0.85
7．精度等级：(传感器)：0.5级.  (全套系统) ：1.0级、1.5级、 2.5级
