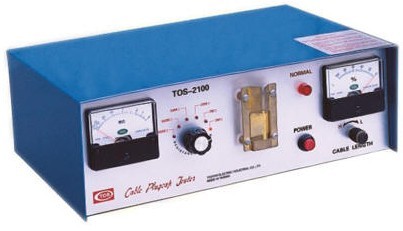

电线插头测试仪2100

操作說明 　l、將電源插頭插在AC 220V／50 Hz的電源插座上並打開電源 開关。
    2、依據被测电线的绝緣性能要 求，選擇相應的絕缘檔位． (注意，該绝緣檔位值並非是 MΩ表量测檔位，而是設定的 絕緣值!)
    3、將標準電線接觸在測試銅片 上，然後慢慢調節CABLELEN GTH旋扭，使％表指標批示在 100％的位置上．
    4、將待測電線接觸在测試铜片 上．然後短接末端電線。若 電線接触测試铜片未短接末 端時，聽到長鸣聲．短接時 聽到間断短鳴聲，說明該线 Ok。若電線接觸测試銅片未 短接時，沒有長鸣聲，則該 電線開路或线長不夠；若聽 到間断短鸣聲，則該電線絕 缘不良或短路。
    5、在MΩ表上可讀出被測電線的 絕缘值，在％表上可讀出與標 準長度比較的百分比。
