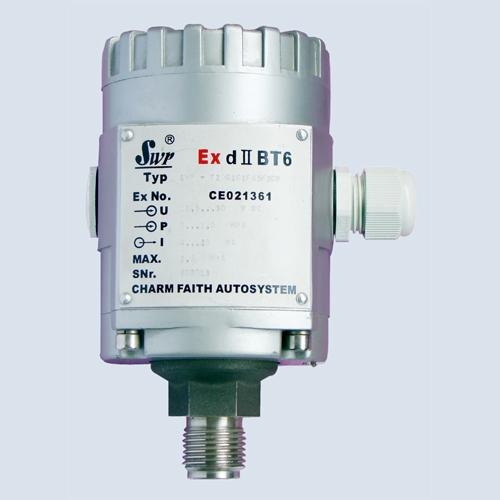

压力变送器SWP-T20G1G

概述 SWP-T20系列压力变送器采用具有国际先进水平的电容陶瓷传感器或压阻陶瓷传感器，配合高精度电子元件，经严格的工艺过程装配而成。它采用无中介液的干式压力测量技术，充分发挥了陶瓷传感器的技术优势，使SWP-T20系列压力变送器具有优异的技术性能。它抗过载和抗冲击能力强，稳定性高，并有很高的测量精度。
　　SWP-T20系列压力变送器具有多种型号，多种量程，多种过程连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。   技术特点 抗过载和抗冲击能力强　　过压可达量程的数倍至数百倍。（电容陶瓷传感器） 稳定性高　　　　　　　　每年优于0.1%满量程。 温度偏移小　　　　　　　由于取消了测量元件中的中介液，因而传感器不仅获得了很高的测量精度，且受温度的影响小。 抗干扰能力强 适用性广　　　　　　　　SWP系列产品具有多种型号，多种过程连接形式，多种制作材料，因而可适应工业测量中的各种介质。 安装维修简便　　　　　　产品结构合理，体积小,重量轻,可直接任意位置安装。   工作原理 被测介质－＞传感器－＞电子线路－＞输出信号           被测介质的压力直接作用于传感器的陶瓷膜片上，使膜片产生与介质压力成正 比的微小位移，正常工作状 态下，膜片位移不大于0.025毫米，电子线路检测 这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。超压 时膜片直接贴到坚固的陶瓷基体上，由于膜片与基体的间隙只有0.1毫米，因此过压 时膜片的位移只能是0.1毫米，所以从结构上保 证了膜片不会产生过大变形， 由于膜片采用高性能的工业陶瓷因而使传感器具有很强的抗过载能力。   技术参数   1、工作电压　　　　　12.5-30 VDC 2、输出信号　　　　　4-20mA（模拟，二线）　　   0-20mA（模拟，三线） 3、测量范围　　　　　 相对压力　　　　  0.0～30.0MPa          最小0.0～1.0kPa 压力　　　　  0.0～30.0MPa          最小0.0～1.0kPa 负相对压力　 　　 -0.1～＋2.0MPa        最小-2.0～＋2.0kPa 4、精度　　　　　　      ①精度等级　0.2、0.5                         ②温度影响　±0.15%/10K                         ③稳 定 性　优于0.1%FS/年                         ④位置影响　安装位置不影响零点 5、允许温度              ①正常工作温度　-30～＋70℃                         ②介质温度　　　-30～＋80℃　（短时可至130℃）                         ③贮存温度　　　-40～＋80℃ 6、与被测介质接触部分的材料                         ①膜片　　　　  氧化铝陶瓷                         ②过程连接件　  不锈钢　316L　　　　（美国标准）                                        1Gr18Ni9Ti         （中国标准）                         ③密封材料      哈氏合金C                                        氟橡胶
