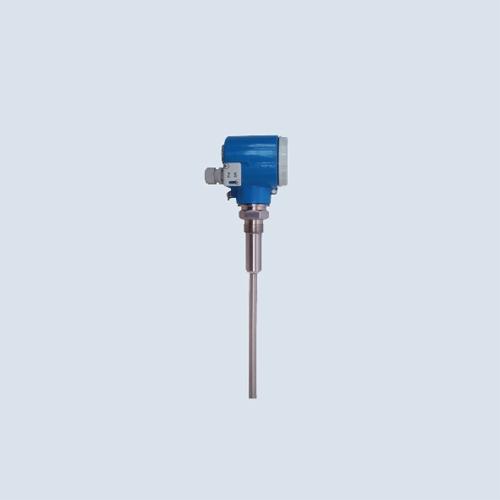

射频导纳物位开关SWP-RFD-11001A0

概述           ·独特的防挂料技术， 可用于测量液体、浆体、固体颗粒和界面。 ·单工作点调试钮，方便快捷。 ·DPDT （双刀双掷）输出，控制功能完备。 ·传感探头可根据现场情况加长或截短。 ·一体式和分体式电子单元可选。 ·垂直或水平安装，高位或低位报报警。 ·无可移动部件，安装简便，免维护。 ·电压范围宽，工作稳定。 SWP-RFD 系列为通用型点位式测控仪表，可适用于大部分应用场合，用于限位控制和报警。仪表由测量电路和探杆式传感元件组成，可整体或分体安装。   测量原理          射频导纳技术对传统电容式仪表进行改造，在保留其所有优点的前提下，变单纯测量传感电极的电容变化位测量传感电极的复数阻抗变化，从而排除挂料影响，相对于其它同类产品具有更高的系统稳定性。不受温度、压力、湿度、挂料、材料密度等变化的影响，在恶劣的现场条件下，也能可靠工作。 SWP-RFD 系列点位式仪表与电容技术相比，采用了主动式屏蔽层和三端技术。所谓主动式屏蔽层就是在传统接地屏蔽层与测量端之间引入一个与测量信号电位、频率、相位完全相同，但在又在电气上完全隔离的屏蔽层。由于屏蔽层与测量端之间没有电势差，即使屏蔽层上挂料的电阻较小，电流也无法同时流过挂料和测量端，这样仪器测量的仅仅是通过测量端流过被测物料到达罐壁（地）的电流，从而消除了挂料的影响。三端技术与此类似，是在连接电缆中将同轴电缆中的屏蔽层悬浮在一个与测量信号完全相同的电位上，地线由电缆中的一根独立的线提供，这样就没有电流从中心线漏出，消除了电缆的安装电容、温度效应等的影响。   应用 水及污水处理：泵站、吸水井、各类水池、加药罐等。 造纸：纸浆 , 淀粉浆 , 妥尔油等。 冶金：料仓 , 矿浆 , 水及污水 , 化学制剂。 电力：飞灰料位 , 灰浆 , 水及污水 , 酸碱罐等。 化工：橡胶，沥青，化学制剂 , 水及污水等。
性能指标 电源：       220 ± 25VAC, 50/60Hz  24VDC( 可选 ) 输出：       DPDT 继电器输出 （ 双刀双掷） 显示：       无（标准）  LCD （可选） 触点容量:     230Vac 3A 无感 , 1A 有感 环境温度 ：  － 40 ～ 70 ℃ 响应时间 ：  ＜ 0.5 秒               1 ～ 64 秒（可选） 重复性： 　   导电介质： ＜ 1mm 绝缘介质：    ＜ 25mm 分辨率： 　   0.5pF或更小 精度：　　    ±1％满量程 报警方式：　  高位报警或低位报警（现场可设定） 报警指示灯：  红——物位报警              绿——物位正常              黄——仪表故障 火花防护 (对传感器) ： 10A （ 标准 ）                       100A （ 加防护电路 ） 过程连接 ：            NPT 螺纹（标准）                       法兰安装（可选） 电缆接口 ：            1/2 英寸 NPT 电缆（仅对分体式）:     5m （ 标准 ）                        0.1      ～ 50m （ 可选 ） 探头长度 ：            0.5m （标准 ）         0.1
