涡轮流量计
涡轮流量计

涡轮流量计

价 格:
电议
型 号:
-
品牌/商标:
永创
企业类型:
制造商
新旧程度:
全新
原产地:
西安
产品介绍

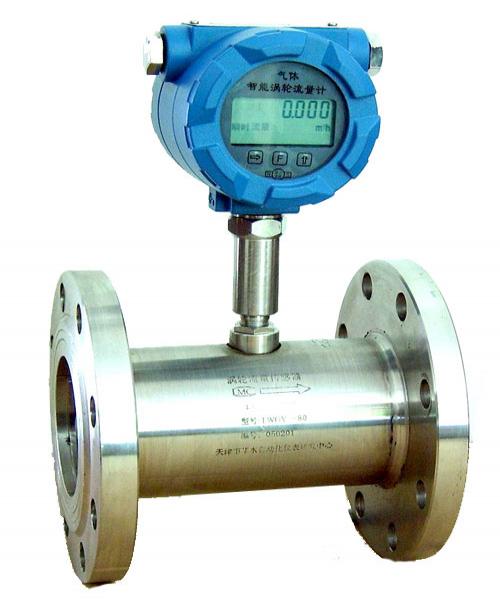

涡轮流量计

一、用途:
   涡轮流量计是一种速度式仪表,它具有精度高,重复性好,结构简单,运动部件少,耐高压,测量范围宽,体积小,重量轻,压力损失小,维修方便等优点,用于封闭管道中测量低粘度气体的体积流量和总量。在石油,化工,冶金,城市燃气管网等行业中具有广泛的使用价值。 二、特点:
  ★ 测量范围宽,下限流速低于0.5m/s,压力损失小,叶轮抗冲击能力强。
  ★ 具有较高的抗电磁干扰和抗震动能力,采用全密封隔离保护自润滑轴承, 性能可靠工作寿命长。
  ★ 采用先进的超低功耗单片微机技术,整机功能强,功耗低,性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式
    精度优于±0.02%。
  ★ 仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性高。
  ★ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
  ★ 可在被测气体稳定的压力状态下进行压力补偿。 三、主要技术参数:
  ★ 流量计规格,基本参数和性能指标(见表一)
  ★ 准确度:1.0级、1.5级;
  ★ 使用条件:
  1、 环境温度-20℃~50℃;
  2、 相对温度:5%~95%;
  3、 被测介质温度:-20℃~80℃;
  4、 大气压力:86Kpa~106Kpa;
  5、 防爆等级:ibⅡBT4. 四、 电气特性:
1、 显示方式:
  (1)LWQ-A 远传显示:脉冲输出(配显示仪表);
  (2)LWQ-B 现场显示:7位LCD显示累积流量,单位(m3)
7位LCD显示瞬时流量,单位(m3/h)(带汉字显示符)
  (3)LWQ-C 温度压力补偿型:
  a、 显示标准瞬时流量及标准累计流量;
  b、 显示工况瞬时流量及工况累计流量;
  c、 显示当前压力、温度、电池电压;
  d、 显示日期和时钟。
2、输出功能:
  (1)脉冲输出,p-p值由供电电源确定;
  (2)4~20mA两线制电流输出;
  (3)单位体积脉冲输出及传感器原始脉冲输出;
  (4)带有RS485半双工通讯接口、RS232半双工通讯接口。
3、供电电源:
  (1)LWQ-A;DC5~24V;
  (2)LWQ-B:3V锂电池安装于仪表内部可连续使用八年以上;
  (3)LWQ-C:3V锂电池安装于仪表内部可连续使用四年以上; 五、 仪表结构及安装方式:见(表一)、(图一)、(图二)     图                                1图 2    1、 仪表安装采用法兰连接、螺纹连接及夹装式;
  2、 安装时,气体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥10DN,下游直管段应≥5DN(DN为管道
    内径)。
六、型号及规格说明:
  LWQ------XXX--------X
  LWQ表示气体涡轮;
  XXX表示流量计口径;
  X:A表示传感器;
  B表示现场显示型;
  C表示带有温度压力补偿
  如:LWQ-100C:表示口径为100mm,带有温度压力补偿的气体涡轮流量计。 (表一)

型号规格 公称通径DN(mm) 始动流量
(m3/h)
流量范围(m3/h) 工作压力(Mpa) 安装形式 L
mm
G D d
LWQ-25XL 25 1 1.5-10

1.6

2.5

4.0

6.3

10

15

25
螺纹
法兰
100 GR1/4   φ18
LWQ-25XH 1.5 2-20
LWQ-40XL 40 1.8 2.5-50 螺纹
法兰
140 G2   φ18
LWQ-40XH 2.5 5-100
LWQ-50XL 50 2.5 5-100 法兰 200   φ125 φ18 4
LWQ-50XH 5 10-200
LWQ-80XL 80 6 10-240 法兰 200   φ160 φ18 8
LWQ-80XH 10 20-480
LWQ-100XL 100 8 12-360 法兰 220   φ180 φ22 8
LWQ-100XH 12 27-720
LWQ-150XL 150 10 25-1000 法兰 300   φ240 φ22 8
LWQ-150XH 15
