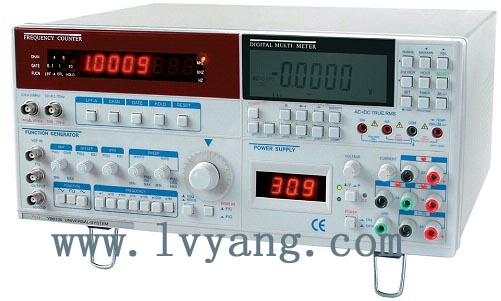

多功能仪器YB9150/YB9170
主要特点：
产品功能多样，包括信号源、电源、频率计、数字万用表
信号源部分：
信号源内置线性／对数扫频功能：
具有直流偏置功能，占空比可调：
具有VCF压控输入：
信号源频率可通过控制开关直接在本机频率计上显示。
电源部分：
电源有四路输出，其中一路可调(O - 30V/O - 3A)，
三路固定（5V/2A、±15V/1A）：
电源的一路可调输出具有稳压、稳流功能且稳压与稳流
状态能够自动转换：
采用电流限制保护方式而且限流点可任意调节：
具有过载和短路保护功能。
频率计部分：
使用微处理技术，实现了智能化测量：
前置电路有低通滤波器、衰减器：
采用倒数计数技术，测量精度高，测量范围宽，真正实
现等精度测量，测量速度快，灵敏度高。
数字万用表部分：
具有多重显示，有主显、副显及模拟条，单位，功能符号齐全：
具有电压、电流、电阻、电容等50多种测量功能：
背光显示，自动数据刷新保持：
具有RS-232接口。
详细描述：
|
|
|
YB9150 |
YB9170 |
|
信号源部分 |
| 输出波形 |
正弦波、方波、三角波、斜波、脉冲波、TTL、电平 |
| 频率范围 |
0.1Hz~2MHz 7档 |
1Hz~10MHz 7档 |
| 输出阻抗 |
50Ω±10%/600Ω±10% |
| VCF电压范围 |
0~10VDC |
| 衰减 |
-20dB |
| 输出幅度 |
2Vpp~20Vpp(开路) 1Vpp~10Vpp(50Ω) |
| 直流偏置 |
-10V~+10V |
| 正弦波失真度 |
＜1%(在1kHz时) |
| 方波对称 |
＜3%(在1kHz时) |
| 方波上升或下降时间 |
＜150ns(5Vpp,1MHz) |
＜30ns(5Vpp,1MHz) |
| 占空比调节 |
20%~80% |
| 三角波线性 |
≤100kHz:＜1% |
| TTL输出上升和下降时间 |
＜30ns(在1kHz时) |
| TTL输出电平 |
＞3V |
| 扫频时间 |
20ms~2s |
| 扫频类型 |
线性、对数 |
| 电源部分 |
| CH1： |
|
| 输出电压 |
固定5V |
| 输出电流 |
2A |
| 纹波 |
＜2mVrms |
| 负载效应 |
0.1%±70mV |
| 源效应 |
0.1%±30mV |
| 输出电流 |
2.2A |
| CH2： |
|
| 输出电压 |
固定±15V |
| 输出电流 |
1A |
| 纹波 |
＜2mVrms |
| 负载效应 |
0.1%±50mV |
| 源效应 |
0.1%±30mV |
| 输出电流 |
1.2A |
| CH3： |
|
| 输出电压 |
0~30V |
| 输出电流 |
0~3A |
| 纹波 |
＜1mVrms |
| 负载效应 |
0.1%±40mV |
| 源效应 |
0.1%±20mV |
| 输出电流 |
3.3A |
|
显示精度 |
电压:±1%+2个字 |
| 电流:±2%+2个字 |
| 频率计部分 |
|
| 测量范围 |
CH-A:1Hz~20MHz |
CH-A:1Hz~20MHz |
| CH-B:20MHz~1.3GHz |
CH-B:20MHz~2.7GHz |
| 输入灵敏度 |
CH-A:40mVrms正弦波或100mVpp |
| CH-B:40mVrms正弦波 |
| 输入电压 |
CH-A:35Vpp |
| CH-B:3Vpp |
| 输入阻抗 |
CH-A:1MΩ |
| CH-B:50Ω |
| 分辨率 |
CH-A：0.1Hz(10s) |
| 1Hz(1s) |
| 10Hz(0.1s)(0.1s只限于1kHz~20MHz) |
| CH-B：10Hz(10s) |
| 100Hz(1s) |
| 1kHz(0.1s) |
| 数字万用表部分 |
|
直流电压
（DCA） |
量程 |
分辨力 |
准确度 |
| 80mV |
1μV |
±(0.3%+5个字) |
| 800mV |
10μV |
±(0.05%+5个字) |
| 8V |
0.1mV |
| 80V |
1mV |
| 800V |
10mV |
±(0.08%+5个字) |
| 1000V |
0.1V |
| |
80mV |
1μV |
±(0.8%+10个字)(50Hz~1kHz) |
| ±(4%+10个字)(1kHz~50kHz) |
| 800mV |
10μV |
±(0.8%+10个字)(50Hz~1kHz) |
| 数字万用表部分(续表) |
| 交流电压真有效值 |
量程 |
分<
