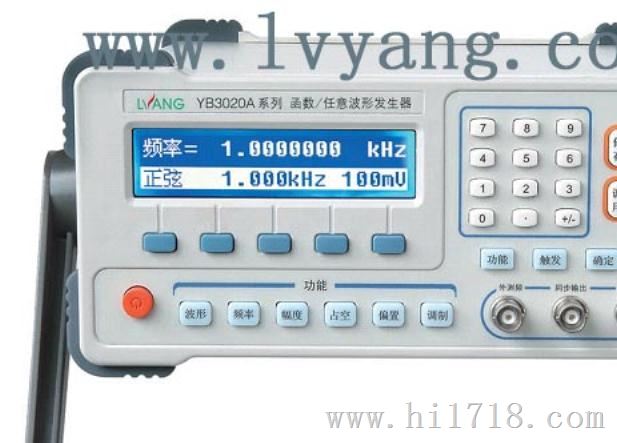

任意波形发生器YB3000A
主要特点：
采用了DDS直接数字合成技术和可编程器件设计技术，集成度高，可靠性好：
实行了内置单片机智能化全数字控制，滚动菜单指示：
采用中文或英文菜单，带背光双行液晶显示，信息量大：
键盘和手轮联合操作，全数字控制，直观精确：
线性和对数扫频、FSK、ASK、PSK、BURST猝发、AM、FM. PM：
双通道独立输出（方便做李沙音图形实验），可外测频达100MHz：
猝发模式具有相位连续调节功能：
数据存储与重现，自校准功能，输出软禁止全保护：
可输出用户自行定义的任意波形发生(AWG)功能，配套任意波形编辑软件：
采用标准RS232串行与PC机通信，拥用整套指令集。
详细描述：
|
|
|
YB3005A |
YB3010A |
YB3015A |
YB3020A |
YB3030A |
YB3040A |
|
波形种类
|
正弦波、方波、三角波、脉冲波、升斜波、降斜波、随机噪声、SIN(x)x、升指数、降指数、任意波1、任意波2、任意波3、任意波4等 |
频
率
特
性 |
正弦波 |
1μHz~
5MHz |
1μHz~
10MHz |
1μHz~
15MHz |
1μHz~
20MHz |
1μHz~
30MHz |
1μHz~
40MHz |
|
方波 |
1μHz~
5MHz |
1μHz~10MHz
|
|
其他波形 |
1μHz~10MHz |
|
分辨率 |
8位数显或0.1μHz |
|
长期稳定度 |
50ppm |
|
任
意
波
形 |
波形存贮长度 |
32k(32768)点 |
|
幅度分辨率 |
14位(包括符号) |
|
采样速率 |
100MSa/s |
|
掉电保护存贮器 |
4个32k波形 |
信
号
特
征 |
方波升降时间 |
≤20ns |
|
方波过冲 |
≤5% |
|
方波不对称性(1kHz) |
＜1% |
脉冲波占空比
设定范围 |
0.1~99.9%(＜10KHz)
1%~99%(10kHz~100kHz)
3%~97%(＜1MHz)
|
三角波、斜波线
性度(1kHz)
|
优于0.1% |
输
出
A |
幅度设定范围 |
2mVpp~20Vpp(高阻);
1mVpp~10Vpp(50Ω) |
2mVpp~6Vpp(高阻);
1mVpp~3Vpp(50Ω) |
|
衰减误差(1kHz) |
优于5% |
频率响应(1Vpp,
基准频率 1kHz) |
优于5% |
设置比设定范围
(5Vpp以内) |
-100%~100% |
|
输入阻抗 |
50Ω |
输
出
B |
波型 |
机内波形 |
|
幅度 |
200mVpp~20Vpp(高阻);
100mVpp~10Vpp(600Ω) |
|
输出阻抗 |
600Ω |
|
频率范围 |
0.1Hz~20KHz |
扫
频 |
类型 |
线性或对数 |
|
方向 |
正或负 |
|
视频/终频 |
1Hz~
5MHz |
1Hz~
10MHz |
1Hz~
15MHz |
1Hz~
20MHz |
1Hz~
30MHz |
1Hz~
40MHz |
|
时间设定范围 |
10ms~40s |
FSK、
PSK、
ASK、BURST
猝发 |
脉冲、间隔 |
10μs~100s |
|
触发方式 |
内、外、单次 |
|
载波频率 |
1Hz~仪器上限频率 |
|
载波波形 |
机内波形 |
|
相位 |
-360度~360度 |
|
猝发脉冲数量 |
1~65535 |
调
幅 |
调制波形 |
任何内部波形 |
|
调制频率 |
100mHz~10kHz |
|
调幅深度 |
0%~100% |
|
源 |
内部/外部 |
调
频 |
载波波形 |
任何内部函数波形 |
调制频率<
