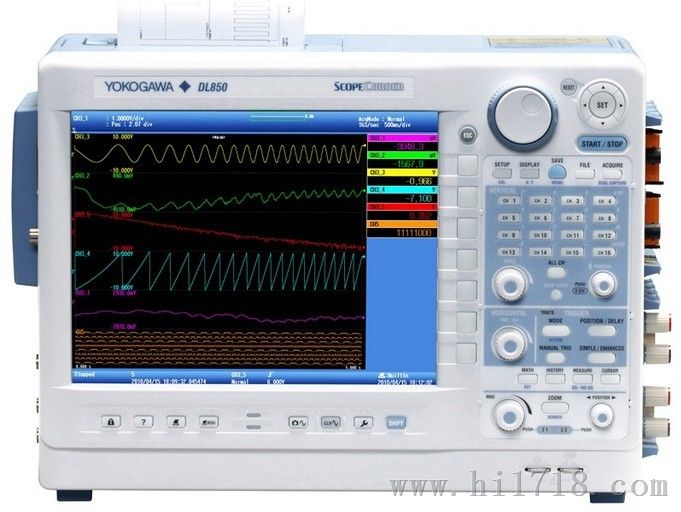

DL850

特点

超高速存储记录仪

• 高速(可达100MS/s)、高分辨率(16位)、隔离(1kV*1)
• 多通道，多达128个电压通道或128位逻辑输入
• 能以100kS/s的速度在16个通道同时进行连续硬盘记录*2

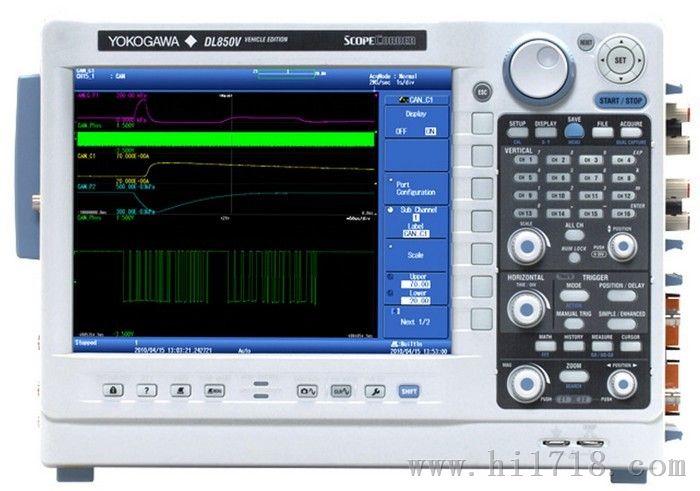

• 监视CAN总线、显示趋势波形(仅限DL850V)
• 15个插拔模块

*1.与隔离探头(700929或701947)组合使用时
*2.选用/HD0或/HD1选件时

DL850示波记录仪系列是模块化的波形记录仪器，可以同时测量电压、电流、应变、加速度等多种信号。DL850系列具有高速采样、高绝缘耐压、多通道测量等优点，为节能领域的设备开发、评估和质量控制提供强有力的支持。

测量越来越快的变频器信号

高速(100MS/s)、高分辨率(12位)、1kV绝缘测量。*

YOKOGAWA的isoPRO技术提供的速度和业界的绝缘性能。通过以节能为目的的isoPRO核心技术，为追求高电压、大电流和高速动作的高效变频器开发提供了有力的保障。

实例 – 测量变频器输出
以足够高的时间分辨率精确测量变频器的上升波形，也可以确认过冲是否过大。

实例：以10MS/s和100MS/s的速度测量同一变频器输出波形。

DL850拥有15种独特的插入式模块，几乎可满足任何测量任务。

DL850除了向后兼容DL750的所有测量模块外，又在产品线中增加了四个新的模块。自由组合这些模块后，不管是微弱电压到高速、高压信号都可测量。

更先进 – 更多的测量点 – 最多128 CH的电压输入和128位的逻辑输入

使用16-CH电压输入模块(扫描型*)时，即使16个通道全部使用，也能以10kS/s的采样率进行测量。使用8个输入模块插槽，DL850可执行128CH的电压测量。

逻辑输入模块能够以高达10MS/s*的速度，测量从TTL电平到高电压接点闭合的所有信号。通过八个逻辑模块，DL850可以监视并执行128位的逻辑测量。

实例：测量多输出电源

家用电子产品的电源输出数量较多，需要控制各个输出之间的顺序。使用多通道模块，就不再局限于电压测量，只要一台仪器就可以完成从PC控制信号到AC风扇动作、每个部件的温度，从低速至高速信号的所有测量。

以高采样率捕捉耐久性测试中的突发现象 – 双捕获功能

进行耐久性测试时，为能把握长时间的趋势数据，通常以低采样速率采集趋势数据。但突发的高速瞬时现象，需要用高采样率来捕捉。

通过“双捕获”功能，可以采用不同的采样速率进行记录，以解决此问题。

1. 1.


      缩放波形 - 采样率为100kS/s时，可以边进行趋势测量边以100MS/s的速度记录5k~500kpts的高速触发测量数据，最多可以记录5000个现象。记录长度为5-500k点。

1. 1. 事件波形 - 显示采集到高速波形时的时间。

1. 1. 低速主波形 - 100 kS/s 以低速滚动模式显示趋势波形

1. 捕捉波形 - 100MS/s以高速触发测量捕捉突发现象

实例：部件耐久测试

汽车以及其它交通运输工具的部件对可靠性的要求非常高。在不同温度环境下执行连接器的振动试验时，“双捕获”功能将发挥作用。

• 用高采样速率准确观测震动
• 用低速采样率确认发生频率

功能1

回放过去的波形 – 历史功能

执行高速重复测量期间，当您看到异常现象并按停止键时，异常现象往往已从屏幕上消失。

通过历史功能，可自动对大容量内存进行分割并自动保存多达5,000屏历史波形，随时可以回放这些波形。

搜索历史波形
要提取特定的异常波形，可以通过设置条件对历史波形进行搜索。可以在屏幕上画出四边形区域，并根据波形是否通过该区域对波形进行提取。也可以根据振幅和其它参数提取数据。

拥有丰富的触发功能

简单触发&增强触发

DL除了提供易于使用的“简单”触发外，还有各种“增强”触发功能，通过丰富的组合确保捕捉到想要的波形。

通过先进、易于理解的图形用户界面，可以直观地设置增强触发条件。

• 边沿：在单一的触发源的边沿触发(上升、下降、上升/下降)
• 时间：按指定时间或固定间隔触发

增强触发

• A -> B(N)：满足条件A后，条件B第N次得到满足时触发
• A Delay B：满足条件A并且时间已超过所设定的延迟量后，满足条件B时触发
• Edge On A：在满足触发条件A的情况下，在另一个边沿触发的OR条件下触发
• OR：多个触发源中只要满足一个触发条件就触发
• AND：多个触发源的触发条件都满足时触发
• 周期：满足波形周期的条件时触发
• 脉宽：在脉宽条件满足时间和设置时间长度的条件下触发
• 波形窗口：通过生成的波形窗口时触发

实例：“A Delay B”触发设置屏幕(GUI)

波形窗口触发

波形窗口触发功能可用于诊断典型的电源故障，如瞬时断电、电压下降或浪涌。此外，还可以高效检测频率波动、电压下降等现象(波形为40~1,000Hz的交流波形)。比较当前波形与基准波形(实时模板)，如果当前波形超出容许的范围后触发。基准波形由前一波形实时自动生成。

动作触发

捕捉到不常发生的现象时，可以使用“动作触发”功能，触发时执行事先指定的多个动作。

优异的抗噪声性能

通过低噪声设计实现了良好的抗干扰性能。变频器电路中的浮动电压切换波形也可准确捕捉。
