产品介绍

DLM4058示波器



DLM4058-DLM4058-DLM4058-DLM4058




  • 主要参数
  • 产品分类:DLM4000 MSO系列
  • 产品品牌:YOKOGAWA 横河
  • 产品型号:DLM4038、DLM4058
  • 其它参数
  • DLM4000是一台独特的8通道混合信号示波器,适用于嵌入式系统、电力电子、机电一体化和汽车行业的测试和调试应用。可以选择350MHz带宽或500MHz带宽,采样率高达2.5G/s。
  • 产品介绍
  •     横河YOKOGAWA全球权威产品指定授权代理:

    深圳市科瑞杰科技有限公司

        8通道、500MHz、DLM4038、DLM4058示波器 YOKOGAWA横河科瑞杰成都 总代




    8通道示波器:DLM4000

            DLM4000是一台独特的8通道混合信号示波器,适用于嵌入式系统、电力电子、机电一体化和汽车行业的测试和调试应用。可以选择350MHz带宽或500MHz带宽,采样率高达2.5G/s。DLM4000拥有8个模拟输入通道,第8通道可切换为8-bit逻辑输入通道,选配16-bit逻辑输入选件后,可进行24-bit逻辑分析。DLM4000先进的测量和分析功能包括电源分析功能、串行总线分析功能、实时数字滤波、用户自定义运算等等。高达125Mpts的存储深度使DLM4000成为工程师理想的测试测量工具,而12.1英寸的大显示屏、紧凑型卧式机身、符合人体工学以及友好的用户界面则让DLM4000操作起来更便捷。

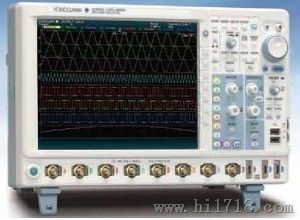

    12.1英寸LCD显示屏可轻松观测8路波形



    8通道DLM4000的典型应用领域


    电机控制和变频器电路开发
    能否让电机效率更高、性能更好、可靠性更佳,关键在于变频器设计和“智能功率模块”。对此,必须要进行多通道、高速波形测量,4通道示波器的通道数显然不够。DLM4000拥有8个模拟输入通道,为当今的工程师们提供了一个便捷的、全面的测量工具。
    例:
    ?三相电机的3电压&3电流测量
    ?测量变频器内6个IGBT的栅极驱动信号



    电子控制单元(ECU)和机电测试

    对于电子控制单元(ECU),必须要测量大量的模拟、数字以及串行总线输入输出信号。DLM4000拥有足够的通道和良好的构架,可以在执行UART、I2C、SPI、CAN、LIN和FlexRay协议分析的同时监视8个模拟通道以及多达24-bit的逻辑输入,能显著提高开发速度。这些是4通道示波器无法完成的。
    例:
    ?模拟输入输出信号和串行总线控制信号
    ?使用模拟通道对数字波形进行严格实时观测

    电源和功率转换器测试

    在电源设计评价中,必须测量噪声、纹波、电压容限、电流消耗以及开机启动波形确认、容限和抖动等。现代电源设计增加了波形数量,尤其是智能数字控制电源、电池管理系统以及无线供电系统,因此,4通道示波器无法满足现代电源设计的测量要求。
    例:
    ?多输出电源或转换器的开机启动测试
    ?一次侧和二次侧电压/电流以及电源控制信号


    故障排除和全系统测试

    无论在实验室还是在作业现场,最重要的是在短时间内测量大量可疑信号并快速排除故障。
    对于系统测试,因为日程原因,用于测量的时间通常是非常有限的。而DLM4000带8个模拟输入通道,可以同时测量更多的信号,无论现在还是将来都能满足客户需求。

    2

    从高速捕捉到长时间记录,实现了灵活可靠的采集。

    DLM4000是8个通道采样率均可达1.25GS/s的多通道示波器。必要时也可以将其当作一台8通道波形数据存储记录仪,用于长时间记录波形。

    通过全面丰富的触发功能,准确捕捉所需的快速变化波形。



    除了边沿、状态、脉宽等基本触发功能以外,还提供各种增强触发功能,如多通道间边沿OR、串行总线触发(A组合:2个总线信号)、不同触发类型的A/B组合触发等等。通过全面丰富的触发功能,即使是混合了模拟、数字和串行总线信号的高速复杂信号,DLM4000也可以准确地捕捉到符合指定条件的波形。




    速度与时间的匹配

    超长存储深度(125Mpts)支持长时间测量

    选择/M2选件,DLM4000可以扩展到125Mpts的超长存储深度。在单次触发模式,4通道测量时,即使采样率高达到1.25GS/s,也能确保100ms的长时间测量。
    DLM4000采用了由YOKOGAWA自主研发的ScopeCORE IC ,在长时间记录的同时可确保快速响应。 即使在执行参数测量和波形运算时,ScopeCORE也可以快速显示相应的波形。
    DLM4000拥有波形查找和双窗口缩放等强大功能,长存储时仍然可以快速地从庞大的数据中查找并显示出目标波形。
    如下图:双窗口缩放功能可同时显示2个不同位置的波形。 (高速数据处理 IC ScopeCORE)
                                                     Extra Deep Memory
