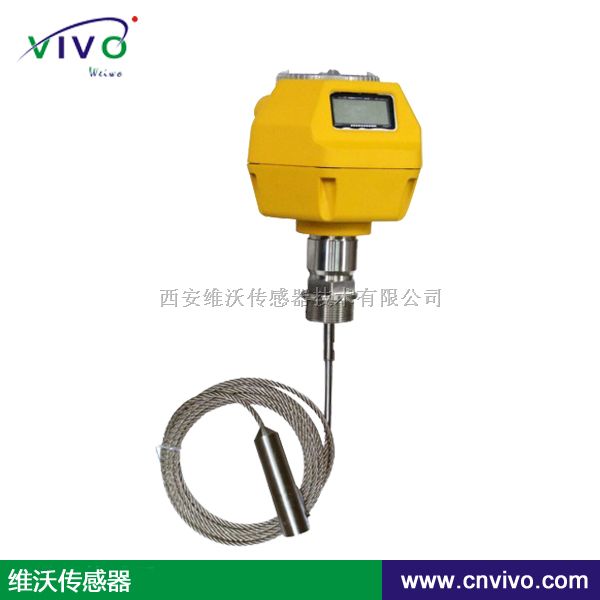

内浮顶油罐液位测量仪

                  内浮顶油罐液位测量仪是基于时间行程原理的液位测量仪表，发射高频脉冲并沿缆绳传播，当脉冲遇到油面时反射回来被仪表内的接收器接收，并将距离信号转化为液位信号。内浮顶油罐液位测量仪防爆等级EXiaIICT6，用于大型内浮顶油罐的油位监测。

内浮顶油罐液位测量仪输入

反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在油位表面所产生的回波。正确的回波信号识别由智能软件完成，距离油位表面的距离D与脉冲的时间行程T成正比：

D=C×T/2

其中C为光速

因空罐的距离E已知，则物位L为：

L=E-D

内浮顶油罐液位测量仪输出

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

技术参数
