油库立式储油罐液位计

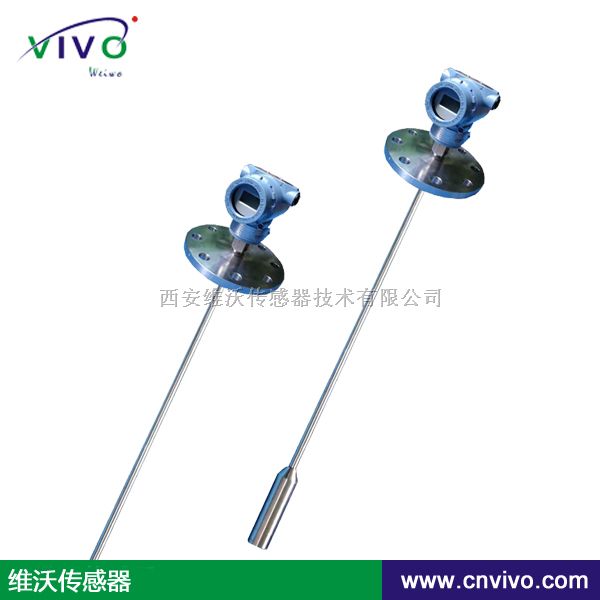

VIVO2020立式油罐液位计产品概述

VIVO2020 立式油罐液位仪是传统的射频电容物位基础上，增加了数字处理技术，这样就会消除射频干扰。

VIVO2020 立式油罐液位计的应用非常广泛，它克服了传统的机械式物位计容易产生的渗漏、断线等问题，同时也克服了一些非接触式的杂波干扰。特别适用于高温、强腐蚀、强粘附、高压及真空的环境下进行测量。

普通型       适用于普通工况。

典型应用：车载油罐，加油站卧式油罐。

并列杆式     适用工况非金属油罐等。

典型应用：玻璃纤维油罐罐。

缆式         适用工况量程大于3m。

典型应用：大型中转油库，炼油厂大型立式油罐。

工作原理

该系列物位计通过杆式（缆式）传感元件与料仓中被测介质接触，形成一个同轴电容器。电容C = C _空气+C _物料=(0.225.a/d).k_空气.H0+(0.225a/d).K _物料.H.

其中K 空气为电极间空气的介电常数，近似为1 ；K _物料为两电极间被测介质的介电常数，a 为极板间距,d 为极板间跑（英寸）。H0 为空气探头长度.H 为被测介质探头长度.

对于一个固定的料仓来说,物料的不断变化,电容变化量△ C=C-C _空气=(0.225/a/d).k _物料.H-(0.225.a/d).k _空气.H0=(0.225a/d).(K _物料-K _空气).H= η.H.其中η =(0.225a/d)(k _物料-k_空气)为定值,所以可知道测量电容与物料高度(H)成正比,射频电容物位计通过33.3KHZ 的射频电路检测到这种电容变化量并转换成线性电流输出。

（原理图）

十大技术优势

1)   适应性强：可在高温、强腐蚀、重粉尘的环境下可靠工作。

介质温度-200～+230℃（超出此范围可特别定制）

2)   独特的表头三按键设计，操作简单。

采用CPU处理技术，射频电容、射频导纳、射频电感的不同原理能适用于各种复杂介质及恶劣工况。

3)   无需维护：传感器坚固耐用，无可动部件，所以一经投运后无需维护。

4)   应用广泛：高温、超低温、高压、真空、液态、固态、粉料、料粒??

5)   完善的开放功能：可与各种记录仪、PLC、DCS及其他控制系统无障碍相连。

6)   任意零点：可在传感器长度范围内任意指定零点，指哪儿，标哪儿。

7)   强档菜单：可进行多达20段的标定，使精度更高（智能型精度达0.25%)。

8)   结构可以定制，安装灵活：根据现场工况条件，用户可定制各种安装结构：

单杆、并列双杆、同心轴杆、轻缆、重缆。

9)   输出：4-20mA、RS485、干触点、指针表头、数显表头

10)  于传统电容物位计：VIVO2020系列射频物位计是在传统的射频物位计基础上，增加了更强大的电路设计，能准确测量物位微小变化，并从根本上消除了传统射频物位计直流4-20mA输出中所叠加的射频干扰成分，保证了测量与输出信号的超稳定。由于采用射频技术和微机技术，解决了传统点式物位计温漂大、标定难、怕粘附的难题，克服了传统的机械式物位计容易产生的渗漏、断线等问题，可广泛用于各种液体、固体料位的报警（开关型无需接二次表，表体可带2个报警点）及联合控制。特别在高温、强腐蚀、强粘稠、重粉尘的环境下是其它类型的料位计所无法比拟的。

技术参数
