产品介绍

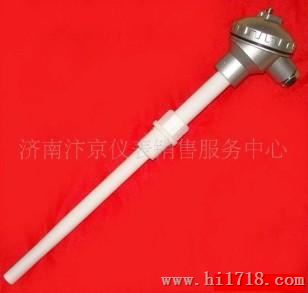

WZP系列精品铂热电阻
分度号:
Pt100
测量范围:
-200~ 600(℃)
允差等级:
A
热响应时间:
0.1(s)
装箱数:
600
一体化热电偶、热电阻有两种形式即装配式和铠装式。二者均采用进口元件,通常和显示仪表、记录仪表、电子计算机等配套使用,输出4~20mADC信号,一体化热电偶(热电阻)直接测量各种生产过程中的0℃~1300℃(-200~500℃)范围内液体、蒸汽和气体介质以及固体表面温度。
特点
·二线制输出4~20mADC信号,抗干扰能力强,传输距离远;
·节省补偿导线,安装维护方便,成本低;
·测量范围大;
·铠装一体化具有耐压,抗震的优点。
主要技术参数
·产品执行标准
JB/T10202-2000
JB/T10201-2000
工作原理
热电偶(热电阻)在工作状态下所测得的热电势(电阻值)的变化,经过温度变送器的电桥产生不平衡信号,经放大后转换成4~20mADC信号给工作仪表,工作仪表便显示出所对应的温度值。
·输入信号:热电偶K、E、J、T、N 热电阻Pt100、Cu50
·输出信号:输出4~20mADC信号,根据要求也可输出0~10mADC信号、0~5V、1~5V信号
·传输方式:二线制、三线制、四线制
·工作电压:额定工作电压为24VDC,允差为±10%
·负载电阻:250Ω
·工作环境:环境温度-25~80℃,相对湿度5%~95%
·基体误差:0.5%FS
测量范围及允差
热电偶
型号 |
分度号 |
极限测量范围(℃) |
WRNJ |
K |
0~1300 |
WREJ |
