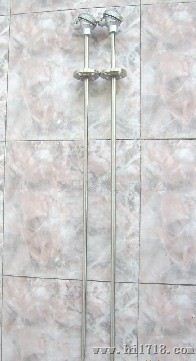

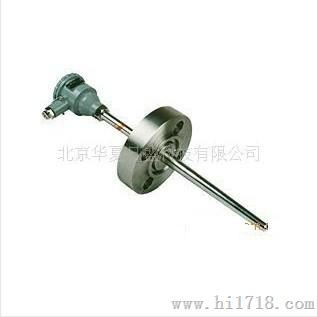

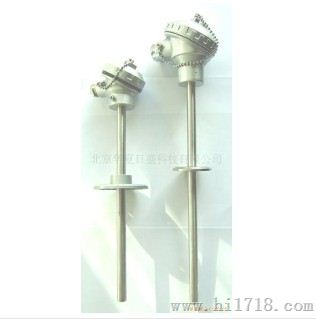

法兰式热电阻(偶)
分度号: | pt100/pt1000 | ||
测量范围: | -50-300(℃) | 允差等级: | A |
工业用装配式热电偶作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。可以直接测量0~1800℃各种生产过程中的液体、蒸汽和气体介质以及固体表面温度。
工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。
产品执行标准
IEC584、GB/T18404-2001、GB/T16839-1997、JB/T5518-1991、JB/T9238\9-1999等
测量范围及允差
热电偶类别 |
代 号 |
分 度 号 |
测 量 范 围 |
允 差 |
铂铑30-铂铑6 |
WRR |
B |
0~1800℃范围内任选 |
±1.5℃或±0.25%t |
铂铑10-铂 |
WRP |
S |
0~1600℃范围内任选 |
±1.5℃或±0.25%t |
镍铬-镍硅 |
WRN |
K |
0~1300℃范围内任选 |
±2.5℃或±0.75%t |
镍铬-铜镍 |
WRE |
E |
0~800℃范围内任选 |
±2.5℃或±0.75%t |
热响应时间
在温度出现阶跃变化时,热电偶或热电阻的输出变化至相当于该阶跃变化的50%所需要的时间,称为热响应时间。用τ0.5表示。
公称压力
一般指在工作温度下,保护管所能承受的静态外压不破裂。实际上不仅与保护管材料、直径、壁厚有关,而且还与结构、安装方法、置入深度以及被测介质的流速和种类有关。
最小置入深度
陶瓷保护管,应不小于保护管直径的10~15倍;金属及合金保护管,应大于保护管直径的15~20倍。
常温绝缘电阻
常温绝缘电阻的试验电压为直流500±50V,测量常温绝缘电阻的大气条件为:温度15~35℃,相对湿度45%RH,大气压力86~106kPa。热电偶在该条件下放置时间不小于2小时<
