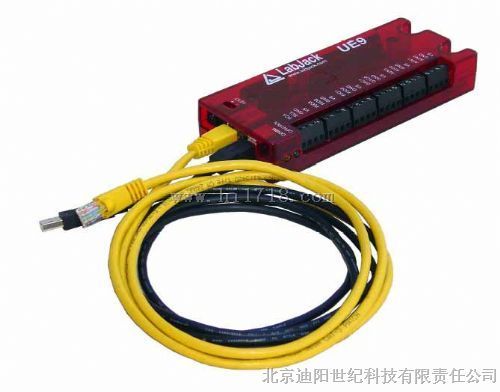

多通道USB数据采集卡

性能特点： · 14 路模拟输入（ 12-16 位分辨率） · ±5V 或 0-5V 模拟输入范围 · 支持软件或硬件定时采样 · 模拟数据采集速率高达 50KHZ · 2 个模拟输出（ 12 位） · 2 个计数器（ 32 位） · 6 个定时器 · USB2.0/1.1 全速接口 · 以太网 10Base-T 接口 · 双处理器结构设计，总处理能力为 168MHZ · 可以实现电气隔离 · 可使用标准的 802.11 桥来实现低成本的无线数据采集 · 使用 USB 接口时无须外接电源 · 免费软件更新和技术支持 · 工业级使用温度范围（ -40 到 +85 摄氏度） · 尺寸大小大约为 7.5 x 17.5 x 2.5 cm 3 输入输出口说明： · 模拟输入： UE9 有 14 个外部模拟输出和 2 个内部模拟输入。在主机上可直接连接 AIN0 到 AIN3 ，所有的通道可以通过 DB37 的扩展板连接。每个模拟输入通道都可以独立地设置成单极性输入（ 0-5 伏）或双极性输入（ ± 5 伏）。内部的可编程放大器增益可设置为 1 ， 2 ， 4 ， 8 倍。模拟精度在 10 微秒转换时间下为 12 位，在 10 毫秒转换时间下为 16 位。 模拟输入的连续采样频率可高达 50KHZ 。指令 / 响应函数的典型执行时间为几个毫秒。 · 模拟输出： UE9 有 2 个模拟输出通道。它们可以在主机上连接或在 DB37 扩展板上连接。输出电压为 0-4.8 伏， 12 位分辨率。 · 数字输入输出：UE9 有 23 个数字输入输出口，其输入输出可由软件控制。有 8 个口是多功能口，它们可以由软件控制成 6 个定时器和 2 个计数器。 · 定时器： 6 个 FIO 可以设置成定时器。这些定时器可以输出脉宽调制信号（ PWM ），定时脉冲，或输入旋转编码脉冲信号。 · 计数器： 有 2 个 FIO 可以由软件设置成 32 位的计数器。 应用说明: · 各种脉冲测量：UE9除了用于高速模拟、数字数据采集外，还可对脉冲输入量进行各种测量，如脉冲宽度，周期，计数；对编码脉冲信号进行计数等。因此几乎可以用于所有的测量应用中。 · 电源：可通过USB或外部的+5 伏供电。如果使用以太网，而且电源是变压器隔离电源，那么整个 UE9 将是电气隔离的。 · 扩展：通过 USB 集线器或以太网交换机，一台计算机可以连接许多台 UE9 。 UE9 还可以方便地使用 3 个 MIO 口对其模拟输入口或数字输入输出口进行扩展。 · 无线数据采集：UE9 和标准的 802.11 无线以太网桥（大约 500 到 3000 元人民币）结合就可以组成一个低成本的无线数据采集设备。它可以应用于高速连续无线数据采集，长距离遥测、遥控，或掌上电脑（ PDA ）的数据采集。 · 集散式监控系统：以太网接口使其数据传输距离可以无限扩展 · 采集旋转编码器的信号：需要2个相邻的定时器通道（0/1，2/3，4/5）。偶数通道定时器是旋转编码信号通道A，奇数的是通道B。Timer#Value在此没有作用。UE9可做4倍频计数，返回的当前计数值是一个32位的整数。奇偶计数器的当前计数值是相同的。向定时器写入的值为0相当于进行复位。复位后读取定时器的数值将会是0，直到一个新的边沿被检测到。如果复位和读取在同一个函数中，那么读取的数值是复位前的计数器数值。 技术指标: 除了特别标注，指标是在摄氏 25 度下测量的。
