台湾孕龙逻辑分析仪

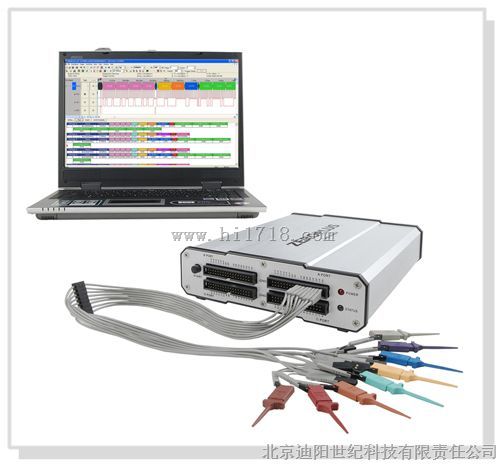

台湾孕龙逻辑分析仪LAP-C(322000)产品规格书

北京迪阳世纪科技有限责任公司是代理商（www.pc17.com.cn）

一．产品功能

1..提供串列讯号通讯协定I2C,UART,SPI,1-WIRE，HDQ,CAN BUS，USB1.1,I2S等分析DATA BUS和PACK LIST方式显示；

2.强大的触发功能，可以设置边缘、电平、总线等多种触发方式，方便易用；

3.PC-BASED介面，Windows系统及USB2.0(1.1)高速传输，体积小不占空间，携带方便；

4.视窗显示及人性化操作介面，波形放大检视，波形宽度自动显示，选择资料分析范围，快速显示整页，前后波形对照显示；

5.资料整合应用，档案存储及打印使用，导出成常见资料格式；

6.状态输出运用，可以搭配示波器等仪器作同步触发显示；

7.软件终身自动检测免费升级；

8..获得的安规认证：FCC、CE、BSMI、WEEE、Rohs；

9.提供客制化通讯协定分析软体设计服务，协助创造完善测试工具；

10.产品两年保修，提供完善的售后服务。

二．专利技术

1.信号滤波延迟：过滤所需取资料，达到取样分析化；

2.波形压缩：高倍率即时压缩讯号，获得更多资料空间，撷取更多分析资料并提高低频讯号的测试解析度；

3.触发分页：波形资料分页式依序检视，最多可分16页~8192页。

三．产品规格
