逻辑分析仪20MHz~~4GHz
- 价 格：
- 4900
- 型 号：
- PG32400
- 品牌/商标：
- 北京迪阳
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 北京迪阳公司
产品介绍

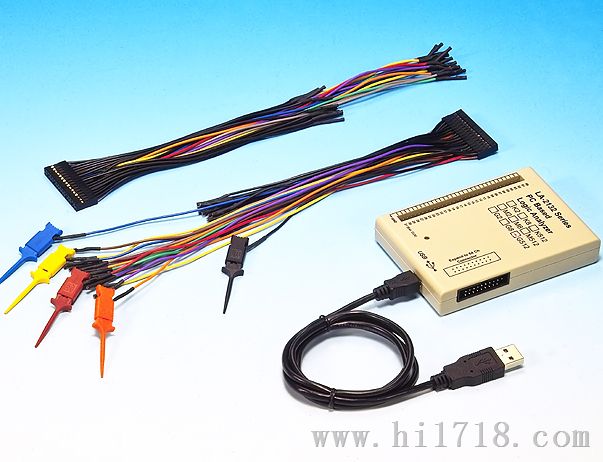

逻辑分析仪20MHz~~4GHz
更多型号选择请看：www.pc17.com.cn
技术指标： (中、英文界面）高速采样速率可达: PG32400系列：400MSa/s 32 通道 每通道的存储深度：PG32400 K系列：512K PG32400 M系列：2048K
连续可变的前/后触发位置 高阻抗探头减小被测电路之间的干扰 (100Kohm). 可变的门限电压 状态显示 时序显示 混合方式显示 多种触发方式 高数据带宽可达： 200 MHz 外部高速时钟输入 建立I2C分析 可用一个探针同时捕捉时序和状态 逻辑分析仪同时配备高质量的测试夹和连线 带图型发生器 USB取电无需外接电源。 硬件技术指标:
| 型号: | PG32400K [512K] | PG32400M [2 Mega] | 备注: | |
| 图型发生器的更新速率:逻辑分析仪内时钟采样速率: | 从 1Sa/s 到 400 MSa/s | 同 1, 2, 5 步 | ||
| 逻辑分析仪外时钟采样速率: | 到 200 MSa/s | 外部时钟Ext. clk0 和外部时钟 Ext.clk1 用标准的TTL (1.4V 门限电压) 组合 OR, NOR, AND, NAND | ||
| 记录长度: | 32通道: 256K x 2 /通道 16通道: 512K x 2 /通道 | 32通道: 1M x 2 /通道 16通道: 2M x 2 /通道 | 总存储量 = (256K / 1M) x 2 x 32 通道 | |
| 每个逻辑通道定义: | Ch 0 ~ Ch31 (图形发生 +逻辑通道. GOE ? (全部输出允许低电平有效). 2 个外部时钟. | 32 个双向逻辑通道缺省为外部时钟 Ext.clk0, Ext.clk1 (OR, NOR, AND, NAND) | ||
| I/O 带宽 | DC 到 200 MHz | 同 < 30pF 负载 | ||
| 输入阻抗: | 100 KΩ // 8pF | 同 100 Ohm 系列 | ||
| . 输入电压 | +5.5V to -0.5 V | |||
| I/O 类型 (驱动电流,门限电压) | LVC1.5V (10mA, 0.75V) LVC1.8V (12mA, 0.9V) LVC2.5V (16mA, 1.2V) LVC3.3V (20mA, 1.4V) SSTL2 II 2.5V (16mA, 0 to 2.4V) SSTL3 II 3.3V (16mA, 0 to 3V) | 驱动电流 (平衡源和接收器) 标准的逻辑输入/输出 I/O. | ||
| 输出延时 | 典型值 < 10 ns | 输入/输出双向改变 | ||
| 通道斜率 | 典型值 < 200 ps | |||
| 触发位置: | -67M 到 256K / 512K | -67M 到 1Mega / 2Mega | 用户可定义任何触发位置. | |
| . 触发速率: | 100MHz / 10ns | |||
| 触发限定: | 0, 1, x (任意) 设置所有触发通道 | 同时触发图形发生器和逻辑通道 | ||
| 电源支持: | 无需外接电源 | 从 USB 口 < 450mA | ||
| 触发沿： | 在触发成为“真”或触发成为“假”时触发 | |||
| 触发方式： | 单次方式：当触发条件满足时，捕捉一次数据缓冲区的值。普通方式：当触发条件满足时，捕捉一次数据缓冲区的值，然后再重复捕捉。自动方式：如果在一个设定时间内，一直进行捕捉. | |||
| 时序状态： | 32通道的数据可用时序波形显示，每个通道的颜色可以独立自调整，对每个通道名称均可用多达9个字母来显示，并能以任意序列来显示，用户也能按ASCII码二进制，八进制，十六进制，用户自定义的助记符格式整合和观察。显示A游标游标和触发游标之间的时序。缩放比率为水平方向1/50倍至50倍，垂直方向1倍到2倍。每个通道的颜色能独立设置 | |||
| 状态列表： | 通道数据能以组的方式进行显示，并也能按ASCII码，二进制，八进制，十六进制，用户自定义的助记符格式显示，每个通道的数据也能按用户指定的序列来显示，显示A游标B游标和触游标之间的时序 | |||
| 净重: | 0．5KG | |||
| 尺寸: | 107mm x 77mm x 16mm | |||
| 打印输出： | Windows 软件状态和时序波形能够打印在任何与 windows兼容的打印机上。 | |||
| 输出数据： | 数据和设置能以后缀.LA格式保存，为以后的显示和分析用，数据也能以Excel格式保存，为其它程序调用。 | |||
| 软件: | 支持：WINDOWS2000/XP | |||
| 国内价格 | ||||
