自制虚拟示波器

更多型号选择：www.pc17.com.cn  更精采

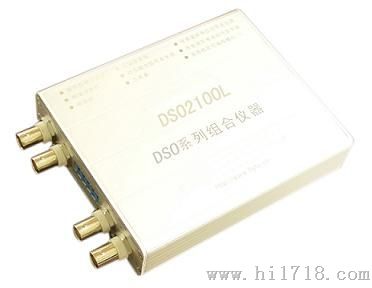

DSO2100L是由五种仪器构成的多功能电子测量仪器集群，特别适合用于解决复杂的多功能综合电子测量问题。
DSO2100L系列硬件功能强、体积小、重量轻、便于携带，具有良好的可靠性。
DSO2100L系列软件易学易懂，既有数字化电子仪器的完善功能，又有传统台式仪器的操作感观，其大屏幕图形显示的特点将电子测量仪器的软件界面推进到一个新的境界。
DSO2100L系列配备了支持用户二次开发的驱动程序库，用户可以自行编写专门的仪器工作软件.1. 双通道数字存储示波器，40MHz测量带宽，100MSa/s采样速率，带信号滤波器和19种自动测量功能；2. 16通道逻辑分析仪，40MHz测量带宽，100MSa/s采样速率；3. 双通FFT频谱分析仪，50MHz测量带宽，带11种窗口函数；4. 频率计，40MHz测量带宽，8位数字显示；5. 数字电压表，5位数字显示；6. 任意波形电压源信号发生器，50MHz输出带宽，采样速率为100MSa/s，输出电压范围为±12V，负载能力为100mA，带－20dB和－40dB衰减器，小信号输出能力为300μVp-p正弦波；7. 扫频仪，1Hz~10MHz扫频范围，±100mV~±12V扫频电压；8. 时钟信号发生器，10KHz~100MHz可调，方波输出，TTL电平标准。

仪器 配置	主要性能指标	产品型号DSO2100L 、DSO2100GL
示波器	测量带宽	40MHz
	实时采样速率	100MSa/s
	存储深度	64K
逻辑 分析仪	测量通道	16
	测量带宽	40MHz
	实时采样速率	100MSa/s
	存储深度	64K
	输入电压范围	0V至+5V
	输入阻抗	1MΩ/ 10pF
	信号码型触发器	16位×5组
	队列触发器	4级
频谱仪	测量带宽	50MHz
频率计	测量带宽	40MHz
任意波形信号发生器	输出信号带宽	50MHz
	采样速率	100MHz
	输出电压范围 （双通道）	±3.5V ±35mV
	负载能力	20mA
	存储深度	64K
	D/A转换器精度	10位
扫频仪	扫频带宽	1Hz~10MHz
	扫频电压	±10mV~±12V
	频率特性输出图像	幅-频曲线
		相-频曲线
时钟 信号 发生器	信号频率范围	10KHz~200 MHz连续可调
	输出波形	方波/ TTL
	负载能力	12mA
电压表	显示精度	4 1/2 位
	电压量程	±100mV至±1200V
设备供电方式		外接电源
