USB逻辑分析仪

更详细请看：www.pc17.com.cn

 1、技术指标：(中、英文界面）

 · 高速采样速率可达:   LA2132  K系列：250MSa/s

  LA2132  M系列：500MSa/s                     LA2132  G系列：1GSa/s

 · 32 通道，或64通道

  · 每通道的存储深度： LA2132   K系列：256K

                                          LA2132  M系列：1024K

                                           LA2132  G系列：4096K

 · 连续可变的前/后触发位置

 · 高阻抗探头减小被测电路之间的干扰 (100Kohm).

 · LVDS 低电压微分信号测量.

 · 可变的门限电压

· 状态显示 （见上图）时序显示 （见上图）

 · 混合方式显示 · 多窗口显示,轻松观察波形细节.

·（高端产品带）RS232、I2C分析

 · 高数据带宽可达 125 MHz ，在LVDS下可达200MHz

 · 外部高速时钟输入 · 可用一个探针同时捕捉时序和状态

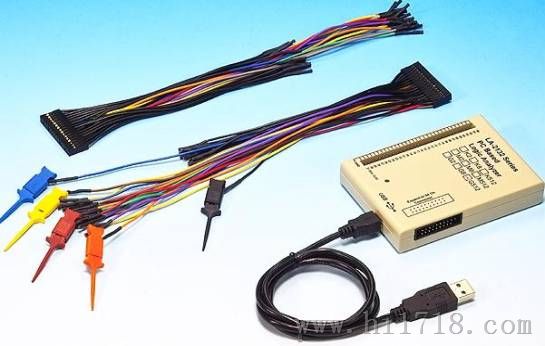

· 逻辑分析仪同时配备高质量的测试夹和连接线

 · 以文本方式输出数据.

· 复杂的触发方式,多级触发,达512级触发.

 · USB接口取电无需外接电源

· 支持二次开发。DLL库 · Windows/Me/2000/xp

K系列产品有三种型号：LA2132/256K   K2型有2级触发。 K系列产品有三种型号：LA2132/256K   K8型有8级触发。 K系列产品有三种型号：LA2132/256K   K512型有512级触发。

 M系列产品有三种型号：LA2132/512K   M2型有2级触发。 M系列产品有三种型号：LA2132/512K   M8型有8级触发。 M系列产品有三种型号：LA2132/512K   M512型有512级触发。

G系列产品有三种型号：LA2132/4096K   G2型有2级触发。 G系列产品有三种型号：LA2132/4096K   G8型有8级触发。 G系列产品有三种型号：LA2132/4096K   G512型有512级触发。 [K2，K8，K512][M2，M8，M512][G2，G8，G512] 仅是触发级别不同。 硬件/软件技术指标如下:

www.pc17.com.cn  更详细
